Компьютеры - UML - Диаграммы

04 июня 2011
напольная плитка виниловая

Оглавление:
1. UML
2. История
3. Диаграммы
4. Преимущества UML



В UML используются следующие виды диаграмм:

Structure Diagrams:

  • Class diagram
  • Component diagram
  • Composite structure diagram
    • Collaboration
  • Deployment diagram
  • Object diagram
  • Package diagram
  • Profile diagram

Behavior Diagrams:

  • Activity diagram
  • State Machine diagram
  • Use case diagram

Interaction Diagrams:

  • Communication diagram / Collaboration
  • Interaction overview diagram
  • Sequence diagram
  • Timing diagram

Структурные диаграммы:

  • Диаграмма классов
  • Диаграмма компонентов
  • Композитной/составной структуры
    • Диаграмма кооперации
  • Диаграмма развёртывания
  • Диаграмма объектов
  • Диаграмма пакетов
  • Диаграмма профилей

Диаграммы поведения:

  • Диаграмма деятельности
  • Диаграмма состояний
  • Диаграмма прецедентов

Диаграммы взаимодействия:

  • Диаграмма коммуникации / Диаграмма кооперации
  • Диаграмма обзора взаимодействия
  • Диаграмма последовательности
  • Диаграмма синхронизации

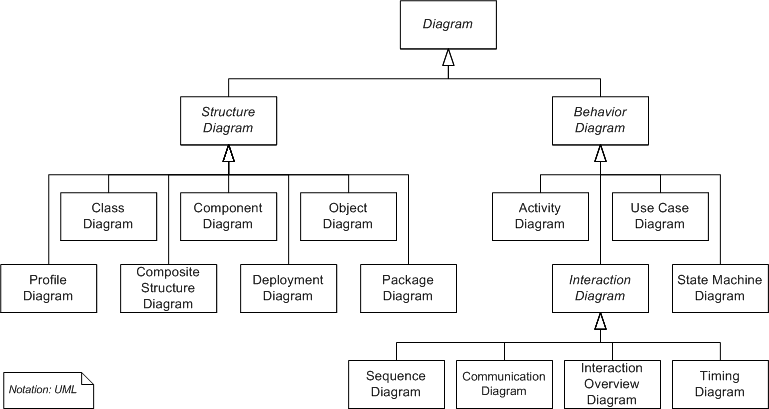

Структуру диаграмм UML 2.3 можно представить на диаграмме классов UML:

Uml diagram2.png

Диаграмма классов

Диаграмма классов — статическая структурная диаграмма, описывающая структуру системы, она демонстрирует классы системы, их атрибуты, методы и зависимости между классами.

Существуют разные точки зрения на построение диаграмм классов в зависимости от целей их применения:

  • концептуальная точка зрения — диаграмма классов описывает модель предметной области, в ней присутствуют только классы прикладных объектов;
  • точка зрения спецификации — диаграмма классов применяется при проектировании информационных систем;
  • точка зрения реализации — диаграмма классов содержит классы, используемые непосредственно в программном коде.

Диаграмма компонентов

Диаграмма компонентов — статическая структурная диаграмма, показывает разбиение программной системы на структурные компоненты и связи между компонентами. В качестве физических компонент могут выступать файлы, библиотеки, модули, исполняемые файлы, пакеты и т. п.

Диаграмма композитной/составной структуры

Шаблон проектирования Декоратор на диаграмме кооперации

Диаграмма композитной/составной структуры — статическая структурная диаграмма, демонстрирует внутреннюю структуру классов и, по возможности, взаимодействие элементов внутренней структуры класса.

Подвидом диаграмм композитной структуры являются диаграммы кооперации, которые показывают роли и взаимодействие классов в рамках кооперации. Кооперации удобны при моделировании шаблонов проектирования.

Диаграммы композитной структуры могут использоваться совместно с диаграммами классов.

Диаграмма развёртывания

Диаграмма развёртывания — служит для моделирования работающих узлов и артефактов, развёрнутых на них. В UML 2 на узлах разворачиваются артефакты, в то время как в UML 1 на узлах разворачивались компоненты. Между артефактом и логическим элементом, который он реализует, устанавливается зависимость манифестации.

Диаграмма объектов

Диаграмма объектов — демонстрирует полный или частичный снимок моделируемой системы в заданный момент времени. На диаграмме объектов отображаются экземпляры классов системы с указанием текущих значений их атрибутов и связей между объектами.

Диаграмма пакетов

Диаграмма пакетов — структурная диаграмма, основным содержанием которой являются пакеты и отношения между ними. Жёсткого разделения между разными структурными диаграммами не проводится, поэтому данное название предлагается исключительно для удобства и не имеет семантического значения. Диаграммы пакетов служат, в первую очередь, для организации элементов в группы по какому-либо признаку с целью упрощения структуры и организации работы с моделью системы.

Диаграмма деятельности

Диаграмма деятельности — диаграмма, на которой показано разложение некоторой деятельности на её составные части. Под деятельностью понимается спецификация исполняемого поведения в виде координированного последовательного и параллельного выполнения подчинённых элементов — вложенных видов деятельности и отдельных действий, соединённых между собой потоками, которые идут от выходов одного узла к входам другого.

Диаграммы деятельности используются при моделировании бизнес-процессов, технологических процессов, последовательных и параллельных вычислений.

Аналогом диаграмм деятельности являются схемы алгоритмов по ГОСТ 19.701-90.

Диаграмма автомата

Диаграмма автомата — диаграмма, на которой представлен конечный автомат с простыми состояниями, переходами и композитными состояниями.

Конечный автомат — спецификация последовательности состояний, через которые проходит объект или взаимодействие в ответ на события своей жизни, а также ответные действия объекта на эти события. Конечный автомат прикреплён к исходному элементу и служит для определения поведения его экземпляров.

Диаграмма вариантов использования

Диаграмма вариантов использования — диаграмма, на которой отражены отношения, существующие между акторами и вариантами использования.

Основная задача — представлять собой единое средство, дающее возможность заказчику, конечному пользователю и разработчику совместно обсуждать функциональность и поведение системы.

Диаграммы коммуникации и последовательности

Диаграммы коммуникации и последовательности транзитивны, выражают взаимодействие, но показывают его различными способами и с достаточной степенью точности могут быть преобразованы одна в другую.

Диаграмма коммуникации — диаграмма, на которой изображаются взаимодействия между частями композитной структуры или ролями кооперации. В отличие от диаграммы последовательности, на диаграмме коммуникации явно указываются отношения между элементами, а время как отдельное измерение не используется.

Диаграмма последовательности — диаграмма, на которой изображено упорядоченное во времени взаимодействие объектов. В частности, на ней изображаются участвующие во взаимодействии объекты и последовательность сообщений, которыми они обмениваются.

Диаграмма сотрудничества — Этот тип диаграмм позволяет описать взаимодействия объектов, абстрагируясь от последовательности передачи сообщений. На этом типе диаграмм в компактном виде отражаются все принимаемые и передаваемые сообщения конкретного объекта и типы этих сообщений.

По причине того, что диаграммы Sequence и Collaboration являются разными взглядами на одни и те же процессы, Rational Rose позволяет создавать из Sequence диаграммы диаграмму Collaboration и наоборот, а также производит автоматическую синхронизацию этих диаграмм.

Диаграмма обзора взаимодействия

Диаграмма обзора взаимодействия — разновидность диаграммы деятельности, включающая фрагменты диаграммы последовательности и конструкции потока управления.

Этот тип диаграмм включает в себя диаграммы Sequence diagram и Collaboration diagram. Эти диаграммы позволяют с разных точек зрения рассмотреть взаимодействие объектов в создаваемой системе.

Диаграмма синхронизации

Диаграмма синхронизации — альтернативное представление диаграммы последовательности, явным образом показывающее изменения состояния на линии жизни с заданной шкалой времени. Может быть полезна в приложениях реального времени.
