Компьютеры - Цифровая звукозапись - Принцип цифровой звукозаписи

Принцип цифрового представления колебаний звукозаписи достаточно прост:

• вначале нужно преобразовать аналоговый сигнал в цифровой, это осуществляет устройство — аналого-цифровой преобразователь
• произвести сохранение полученных цифровых данных на носитель: магнитную ленту, жёсткий диск, оптический диск или флеш-память
• для того чтобы прослушать сделанную запись, необходимо воспроизведение сделанной записи с носителя и обратное преобразование из цифрового сигнала в аналоговый, с помощью цифро-аналогового преобразователя.

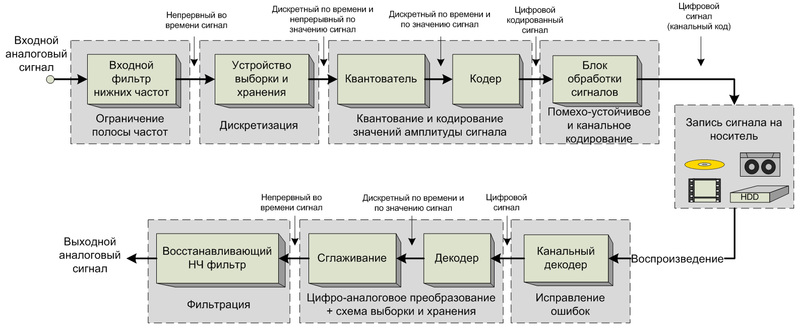

Структурная схема цифровой звукозаписи и воспроизведения

Принцип действия АЦП

Принцип действия АЦП — тоже достаточно прост: аналоговый сигнал, полученный от микрофонов, электро-музыкальных инструментов, акустических инструментов, духовых, ударных и проч., преобразовывается в цифровой. Это преобразование включает в себя следующие операции:

1. Ограничение полосы частот производится при помощи фильтра нижних частот для подавления спектральных компонент, частота которых превышает половину частоты дискретизации.
2. Дискретизацию во времени, то есть замену непрерывного аналогового сигнала последовательностью его значений в дискретные моменты времени — отсчетов. Эта задача решается путём использования специальной схемы на входе АЦП — устройства выборки-хранения.
3. Квантование по уровню представляет собой замену величины отсчета сигнала ближайшим значением из набора фиксированных величин — уровней квантования.
4. Кодирование или оцифровку, в результате которого значение каждого квантованного отсчета представляется в виде числа, соответствующего порядковому номеру уровня квантования.

Делается это следующим образом: непрерывный аналоговый сигнал «режется» на участки, с частотой дискретизации, получается цифровой дискретный сигнал, который проходит процесс квантования с определенной разрядностью, а затем кодируется, то есть заменяется последовательностью кодовых символов. Для записи звука в полосе частот 20-20 000 Гц, требуется частота дискретизации от 44,1 и выше. Для получение качественной записи достаточно разрядности 16 бит, однако для расширения динамического диапазона и повышения качества звукозаписи используется разрядность 24 бита.

Помехоустойчивое и канальное кодирование

Помехоустойчивое кодирование позволяет при воспроизведении сигнала выявить и устранить ошибки чтения с носителя. Для этого при записи к сигналу полученному на выходе АЦП добавляется искусственная избыточность, которая впоследствии помогает восстановить поврежденный отсчет. В устройствах записи звука обычно используется комбинация из двух или трех помехоустойчивых кодов. Для лучшей защиты от пакетных ошибок также применяется перемежние.

Канальное кодирование служит для согласования цифровых сигналов с параметрами канала передачи. К полезному сигналу добавляются вспомогательные данные, которые облегчают последующее декодирование. Это могут быть сигналы временного кода, служебные сигналы, сигналы синхронизации.

В устройствах воспроизведения цифровых сигналов канальный декодер выделяет из общего потока данных тактовые сигналы и преобразует поступивший канальный сигнал в цифровой поток данных. После коррекции ошибок сигнал поступает в ЦАП.

Принцип действия ЦАП

Цифровой сигнал, полученный с декодера, преобразовывается в аналоговый. Это преобразование происходит следующим образом:

1. Декодер ЦАП преобразует последовательность чисел в дискретный квантованный сигнал
2. Путем сглаживания во временной области из дискретных отсчетов вырабатывается непрерывный во времени сигнал
3. Окончательное восстановление сигнала производится путем подавления побочных спектров в аналоговом фильтре нижних частот
