Компьютеры - Триггер - RS-триггеры22 января 2011Оглавление: 1. Триггер 2. История 3. Классификация 4. Базовые понятия 5. RS-триггеры 6. D-триггеры 7. T-триггеры 8. JK-триггеры 9. Триггеры с любым числом устойчивых состояний 10. Триггеры с тиристорами RS-триггер асинхронный
Асинхронный RS-триггер с инверсными входами
RS-триггер, или SR-триггер — триггер, который сохраняет своё предыдущее состояние при нулевых входах и меняет своё выходное состояние при подаче на один из его входов единицы. При подаче единицы на вход S выходное состояние становится равным логической единице. А при подаче единицы на вход R выходное состояние становится равным логическому нулю. Состояние, при котором на оба входа R и S одновременно поданы логические единицы, в простейших реализациях является запрещённым, в более сложных реализациях RS-триггер переходит в третье состояние QQ=00. Одновременное снятие двух «1» практически невозможно. При снятии одной из «1» RS-триггер переходит в состояние, определяемое оставшейся «1». Таким образом RS-триггер имеет три состояния, из которых два устойчивых и одно неустойчивое. RS-триггер используется для создания сигнала с положительным и отрицательным фронтами, отдельно управляемыми посредством стробов, разнесённых во времени. Также RS-триггеры часто используются для исключения так называемого явления дребезга контактов. RS-триггеры иногда называют RS-фиксаторами.
RS-триггер синхронный
Схема синхронного RS-триггера совпадает со схемой одноступенчатого парафазного D-триггера, но не наоборот, так как в парафазном D-триггере не используются комбинации S=0, R=0 и S=1, R=1. Алгоритм функционирования синхронного RS-триггера можно представить формулой где x — неопределённое состояние.
RS-триггер двухступенчатый со сложной логикой

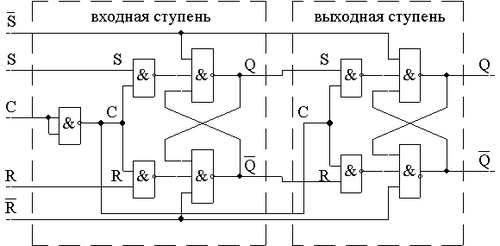

Рис. Схема RS-триггера двухступенчатого со сложной логикой на элементах 2И-НЕ и 3И-НЕ
УГО этого триггера смотри на рис.1. Просмотров: 29658
|
