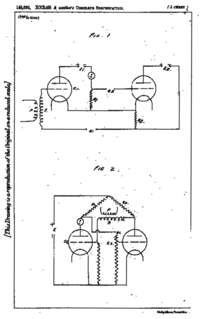

Рис.2 Схемы из патента Икклза и Джордана 1918 г., один нарисован как два инвертирующих каскада усилителя с положительной обратной связью, другой как симметричная перекрёстносвязанная пара.

Разрывные характеристики электронных ламп, на которых основано действие триггеров, впервые под названием «катодное реле» были описаны М. А. Бонч-Бруевичем в 1918 г. Практическая схема триггера была опубликована 5 августа 1920 года У. Г. Икклзом русск. и Ф. У. Джорданом русск. в патенте Великобритании № 148582 заявленном 21 июня 1918 г. и в статье «Переключающее реле, использующее трёхэлектродные вакуумные лампы» от 19 сентября 1919 года.

Определения

Триггер — это цифровой автомат, имеющий несколько входов и 2 выхода.

это устройство последовательного типа с двумя устойчивыми состояниями равновесия, предназначенное для записи и хранения информации. Под действием входных сигналов триггер может переключаться из одного устойчивого состояния в другое. При этом напряжение на его выходе скачкообразно изменяется.

Триггерами называют такие логические устройства, выходные сигналы которых определяются не только сигналами на входах, но и предысторией их работы, то есть состоянием элементов памяти.

Триггер — один из базовых элементов цифровой техники. Некоторые исследователи включают триггер в 100 великих изобретений.

Триггер не является логическим элементом первого уровня, а сам состоит из логических элементов первого уровня — инверторов или логических вентилей. По отношению к логическим элементам первого уровня триггер является логическим устройством второго уровня.

Триггер — элементарная ячейка оперативной памяти.

Триггер — простейшее устройство, выполняющее логическую функцию с обратной связью, то есть простейшее устройство кибернетики.

N-ичный триггер — устройство, которое имеет N устойчивых состояний и возможность переключения из любого состояния в любое другое состояние.
