Компьютеры - T.38 - Операции

Существует два основных пути, по которым факсимильные сообщения передаются через IP сети. Стандарт T.37 определяет использование электронной почты, по которой факсимильное изображение передаётся в виде вложенного объекта, и, таким образом, доставляется получателю. Понятно, что при этом используются процессы с промежуточным накоплением. T.38, однако, определяет протокол, который оговаривает использование протокола T.30 и в терминалах отправителя и в получателя. T.38 позволяет каждому передавать факс через IP сети в режиме реального времени, так же, как оригинальные стандарты факса G3 сделали это возможным для традиционной телефонной сети), также называемой публичной телефонной сетью или ТФОП.

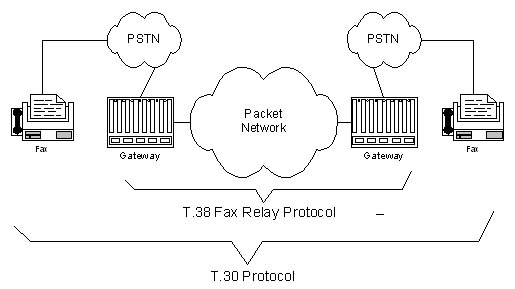

Специальный протокол потребовался для факса в реальном времени при передаче по IP, так как существующие факсимильные терминалы поддерживали только подключения к ТФОП, где сигнал был в общем то гладок и непрерывен, в противоположность неровной отправке и прибытию пакетов IP. Способ передачи протокола должен был уничтожить эти несоответствия и сделать IP сеть «невидимой» для конечных факс терминалов, то есть пользователь так называемого обычного факс аппарата не должен знать, что факсимильный запрос передавался через IP сеть. Сетевые взаимодействия, поддерживаемые T.38 проиллюстрированы выше. Два факсимильных терминала с обеих сторон соединяются с использованием факсимильного протокола T.30, изданного Международным союзом электросвязи в 1980 году. Взаимосвязь ТФОП с коммутируемой или маршрутизируемой IP сетью требует «шлюза» между IP сетями и ТФОП. Голосовые IP шлюзы поддерживают TDM на стороне ТФОП и VoIP и FoIP на стороне IP.

При голосовой сессии шлюз получает пакеты со стороны IP, накапливает несколько пакетов в буфер, чтобы гарантировать непрерывность потока данных TDM перед их отправкой, и далее, до конечного телефона или терминала, где их в конечном счете слышит человек или они сохраняются на компьютере для последующего воспроизведения. Шлюз использует методы управления пакетами, чтобы улучшить качество речи при наличии сетевых ошибок, используя естественную способность человека к неслышимым случайно пропавшим или повторенным пакетам. Но факсимильные данные передаются модемами, которые более чувствительны к ошибкам. Современные факс протоколы имеют встроенные механизмы коррекции ошибок Error Correction Mode, но для их работы также требуется защита от потерь.

Недостающие пакеты будут в худшем случае терминировать факсимильный сеанс или создавать одну или более линий изображения при ошибке в лучшем случае. Таким образом работа T.38 должна «вводить в заблуждение» факс терминалы таким образом, что они общается непосредственно с другим терминалом T.30. Это также может восполнить сетевые задержки и так называемые методы фальсификации, а также средства борьбы с пропавшими пакетами или пакетами с большой задержкой с тем, чтобы организовать отправку и приём факсов методом полной буферизации данных.

Имитация работы Т.30 использует логику, осуществленную в механизме протокола реле T.38, который изменяет команды протокола и ответы на стороне TDM, чтобы даже при наличии сетевых задержек на стороне IP не прерывать факсимильную передачу. Это делается, например, путём дублирования линий изображения или преднамеренно посылая сообщение с запросом повторной передачи, чтобы в итоге сделать прозрачной посылку и получение для факс терминалов. Сети, которые не имеют потерь пакетов или чрезмерных задержек, могут показать приемлемую факсимильную работу без T.38, если внутренний тайминг Импульсно-кодовой модуляции во всех шлюзах имеет очень высокую точность. T.38 не только удаляет эффект зависимости от Импульсно-кодовой модуляции в соединених, которые обычно требуют синхронизации, но также уменьшает необходимую сетевую пропускную способность примерно в 10 раз, и в то же время исправляет потери и задержки пакетов.

Факс при VoIP-соединении отправляется следующим способом:

• во время голосового разговора факсовый аппарат инициирует передачу факса путём посыла специальных тонов, которые обнаруживаются и с помощью сигнализации H.245 или стандартной сигнализации SIP голосовой логический канал передачи закрывается, и открывается логический канал передачи по протоколу T.38.

После завершения передачи факса в свою очередь закрывается логический канал для T.38 и открывается голосовой логический канал для продолжения разговора.
