Компьютеры - Система автоматизированного проектирования - Состав и структура САПР

По ГОСТ

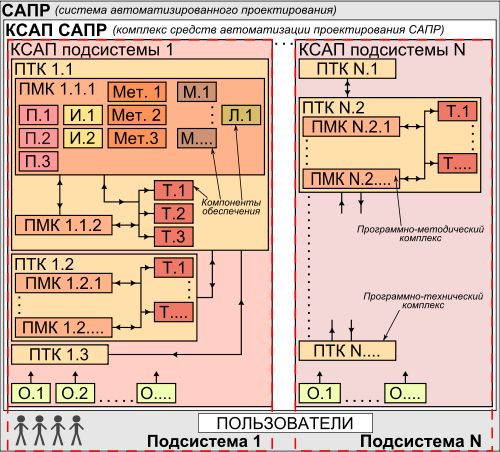

Структура САПР

В соответствии с ГОСТ, в структуре САПР выделяют следующие элементы:

• КСАП САПР — комплекс средств автоматизации проектирования САПР
  • подсистемы САПР, как элемент структуры САПР, возникают при эксплуатации пользователями КСАП подсистем САПР.
  • КСАП подсистемы САПР — совокупность ПМК, ПТК и отдельных компонентов обеспечения САПР, не вошедших в программные комплексы, объединенная общей для подсистемы функцией.
  • ПТК — программно-технические комплексы
    • компоненты обеспечения ПТК САПР
    • ПМК — программно-методические комплексы
      • компоненты обеспечения ПМК САПР
  • компоненты обеспечения САПР, не вошедшие в ПМК и ПТК

Совокупность КСАП различных подсистем формируют КСАП всей САПР в целом.

Подсистемы САПР

По ГОСТ 23501.101-87, составными структурными частями САПР являются подсистемы, обладающие всеми свойствами систем и создаваемые как самостоятельные системы. Каждая подсистема — это выделенная по некоторым признакам часть САПР, обеспечивающая выполнение некоторых функционально-законченных последовательностей проектных задач с получением соответствующих проектных решений и проектных документов. По назначению подсистемы САПР разделяют на два вида: проектирующие и обслуживающие.

• Обслуживающие подсистемы — объектно-независимые подсистемы, реализующие функции, общие для подсистем или САПР в целом: обеспечивают функционирование проектирующих подсистем, оформление, передачу и вывод данных, сопровождение программного обеспечения и т. п., их совокупность называют системной средой САПР.
• Проектирующие подсистемы — объектно-ориентированные подсистемы, реализующие определенный этап проектирования или группу связанных проектных задач. В зависимости от отношения к объекту проектирования, делятся на:
  • Объектные — выполняющие проектные процедуры и операции, непосредственно связанные с конкретным типом объектов проектирования.
  • Инвариантные — выполняющие унифицированные проектные процедуры и операции, имеющие смысл для многих типов объектов проектирования.

Примерами проектирующих подсистем могут служить подсистемы геометрического трехмерного моделирования механических объектов, схемотехнического анализа, трассировки соединений в печатных платах.

Типичными обслуживающими подсистемами являются:

• подсистемы управления проектными данными
• обучающие подсистемы для освоения пользователями технологий, реализованных в САПР
• подсистемы графического ввода-вывода
• Система управления базами данных.

Компоненты и обеспечение САПР

Каждая подсистема, в свою очередь состоит из компонентов, обеспечивающих функционирование подсистемы.

Компонент выполняет определенную функцию в подсистеме и представляет собой наименьший самостоятельно разрабатываемый или покупной элемент САПР.

Совокупность однотипных компонентов образует средство обеспечения САПР. Выделяют следующие виды обеспечения САПР:

• Техническое обеспечение — совокупность связанных и взаимодействующих технических средств.
• Математическое обеспечение, объединяющее математические методы, модели и алгоритмы, используемые для решения задач автоматизированного проектирования. По назначению и способам реализации делят на две части:
  • математические методы и построенные на них математические модели;
  • формализованное описание технологии автоматизированного проектирования.
• Программное обеспечение. Подразделяется на общесистемное и прикладное:
  • прикладное ПО реализует математическое обеспечение для непосредственного выполнения проектных процедур. Включает пакеты прикладных программ, предназначенные для обслуживания определенных этапов проектирования или решения групп однотипных задач внутри различных этапов.
  • общесистемное ПО предназначено для управления компонентами технического обеспечения и обеспечения функционирования прикладных программ. Примером компонента общесистемного ПО является операционная система.
• Информационное обеспечение — совокупность сведений, необходимых для выполнения проектирования. Состоит из описания стандартных проектных процедур, типовых проектных решений, комплектующих изделий и их моделей, правил и норм проектирования. Основная часть ИО САПР — базы данных.
• Лингвистическое обеспечение — совокупность языков, используемых в САПР для представления информации о проектируемых объектах, процессе и средствах проектирования, а также для осуществления диалога проектировщик-ЭВМ и обмена данными между техническими средствами САПР. Включает термины, определения, правила формализации естественного языка, методы сжатия и развертывания.
  • В лингвистическом обеспечении выделяют класс различного типа языков проектирования и моделирования.
• Методическое обеспечение — описание технологии функционирования САПР, методов выбора и применения пользователями технологических приемов для получения конкретных результатов. Включает в себя теорию процессов, происходящих в проектируемых объектах, методы анализа, синтеза систем и их составных частей, различные методики проектирования. Иногда к МетО относят также МО и ЛО.
• Организационное обеспечение — совокупность документов, определяющих состав проектной организации, связь между подразделениями, организационную структуру объекта и системы автоматизации, деятельность в условиях функционирования системы, форму представления результатов проектирования… В ОО входят штатные расписания, должностные инструкции, правила эксплуатации, приказы, положения и т. п.

В САПР как проектируемой системе, выделяют также эргономическое и правовое обеспечения.

• Эргономическое обеспечение объединяет взаимосвязанные требования, направленные на согласование психологических, психофизиологических, антропометрических характеристик и возможностей человека с техническими характеристиками средств автоматизации и параметрами рабочей среды на рабочем месте.
• Правовое обеспечение состоит из правовых норм, регламентирующих правоотношения при функционировании САПР, и юридический статус результатов ее функционирования.
