Компьютеры - SIMM - 72-контактные модули04 июня 2011
Оглавление: 1. SIMM 2. FPM и EDO 3. 72-контактные модули

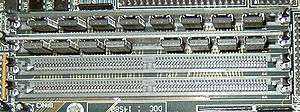

Слоты для 72-контактных SIMM на материнской плате IBM PS/2 с процессором 80486
- Разрядность шины данных: 32 бита
- Тип применяемых микросхем динамической памяти: FPM, EDO
- Стандартные значения объема памяти модулей: 1 Мб, 2 Мб, 4 Мб, 8 Мб, 16 Мб, 32 Мб, 64 Мб, 128 Мб
- Физические размеры модуля: в большинстве случаев 108 на 25 мм, иногда 108 на 39 мм
- Шаг расположения контактных площадок 0,05"; между выводами 36 и 37 увеличенное расстояние и вырез
Назначение контактов модуля
№ |
ECC Без контроля четности |
ECC С контролем четности |
Назначение |
Без контроля четности |
С контролем четности |
Назначение |
1 |
VSS |
VSS |
Общий |
VSS |
VSS |
Общий |
2 |
DQ0 |
DQ0 |
Линия данных 0 |
DQ0 |
DQ0 |
Линия данных 0 |
3 |
DQ1 |
DQ1 |
Линия данных 1 |
DQ16 |
DQ16 |
Линия данных 16 |
4 |
DQ2 |
DQ2 |
Линия данных 2 |
DQ1 |
DQ1 |
Линия данных 1 |
5 |
DQ3 |
DQ3 |
Линия данных 3 |
DQ17 |
DQ17 |
Линия данных 17 |
6 |
DQ4 |
DQ4 |
Линия данных 4 |
DQ2 |
DQ2 |
Линия данных 2 |
7 |
DQ5 |
DQ5 |
Линия данных 5 |
DQ18 |
DQ18 |
Линия данных 18 |
8 |
DQ6 |
DQ6 |
Линия данных 6 |
DQ3 |
DQ3 |
Линия данных 3 |
9 |
DQ7 |
DQ7 |
Линия данных 7 |
DQ19 |
DQ19 |
Линия данных 19 |
10 |
VCC |
VCC |
Напряжение питания +5 В |
VCC |
VCC |
Напряжение питания +5 В |
11 |
PD5 |
PD5 |
Линия конфигурации 5 |
- |
- |
Не подключен |
12 |
A0 |
A0 |
Адресная линия 0 |
A0 |
A0 |
Адресная линия 0 |
13 |
A1 |
A1 |
Адресная линия 1 |
A1 |
A1 |
Адресная линия 1 |
14 |
A2 |
A2 |
Адресная линия 2 |
A2 |
A2 |
Адресная линия 2 |
15 |
A3 |
A3 |
Адресная линия 3 |
A3 |
A3 |
Адресная линия 3 |
16 |
A4 |
A4 |
Адресная линия 4 |
A4 |
A4 |
Адресная линия 4 |
17 |
A5 |
A5 |
Адресная линия 5 |
A5 |
A5 |
Адресная линия 5 |
18 |
A6 |
A6 |
Адресная линия 6 |
A6 |
A6 |
Адресная линия 6 |
19 |
- |
- |
Не подключен |
A10 |
A10 |
Адресная линия 10 |
20 |
DQ8 |
DQ8 |
Линия данных 8 |
DQ4 |
DQ4 |
Линия данных 4 |
21 |
DQ9 |
DQ9 |
Линия данных 9 |
DQ20 |
DQ20 |
Линия данных 20 |
22 |
DQ10 |
DQ10 |
Линия данных 10 |
DQ5 |
DQ5 |
Линия данных 5 |
23 |
DQ11 |
DQ11 |
Линия данных 11 |
DQ21 |
DQ21 |
Линия данных 21 |
24 |
DQ12 |
DQ12 |
Линия данных 12 |
DQ6 |
DQ6 |
Линия данных 6 |
25 |
DQ13 |
DQ13 |
Линия данных 13 |
DQ22 |
DQ22 |
Линия данных 22 |
26 |
DQ14 |
DQ14 |
Линия данных 14 |
DQ7 |
DQ7 |
Линия данных 7 |
27 |
DQ15 |
DQ15 |
Линия данных 15 |
DQ23 |
DQ23 |
Линия данных 23 |
28 |
A7 |
A7 |
Адресная линия 7 |
A7 |
A7 |
Адресная линия 7 |
29 |
DQ16 |
DQ16 |
Линия данных 16 |
A11 |
A11 |
Адресная линия 11 |
30 |
VCC |
VCC |
Напряжение питания +5 В |
VCC |
VCC |
Напряжение питания +5 В |
31 |
A8 |
A8 |
Адресная линия 8 |
A8 |
A8 |
Адресная линия 8 |
32 |
A9 |
A9 |
Адресная линия 9 |
A9 |
A9 |
Адресная линия 9 |
33 |
- |
- |
Не подключен |
RAS3# |
RAS3# |
Строб строки 3 |
34 |
RAS1# |
RAS1# |
Строб строки 1 |
RAS2# |
RAS2# |
Строб строки 2 |
35 |
DQ17 |
DQ17 |
Линия данных 17 |
- |
PQ3 |
Бит четности 3 |
36 |
DQ18 |
DQ18 |
Линия данных 18 |
- |
PQ1 |
Бит четности 1 |
37 |
DQ19 |
DQ19 |
Линия данных 19 |
- |
PQ2 |
Бит четности 2 |
38 |
DQ20 |
DQ20 |
Линия данных 20 |
- |
PQ4 |
Бит четности 4 |
39 |
VSS |
VSS |
Общий |
VSS |
VSS |
Общий |
40 |
CAS0# |
CAS0# |
Строб столбца 0 |
CAS0# |
CAS0# |
Строб столбца 0 |
41 |
A10 |
A10 |
Адресная линия 10 |
CAS2# |
CAS2# |
Строб столбца 2 |
42 |
A11 |
A11 |
Адресная линия 11 |
CAS3# |
CAS3# |
Строб столбца 3 |
43 |
CAS1# |
CAS1# |
Строб столбца 1 |
CAS1# |
CAS1# |
Строб столбца 1 |
44 |
RAS0# |
RAS0# |
Строб строки 0 |
RAS0# |
RAS0# |
Строб строки 0 |
45 |
RAS1# |
RAS1# |
Строб строки 1 |
RAS1# |
RAS1# |
Строб строки 1 |
46 |
DQ21 |
DQ21 |
Линия данных 21 |
- |
- |
Не подключен |
47 |
WE# |
WE# |
Сигнал записи |
WE# |
WE# |
Сигнал записи |
48 |
ECC# |
ECC# |
ECC |
- |
- |
Не подключен |
49 |
DQ22 |
DQ22 |
Линия данных 22 |
DQ8 |
DQ8 |
Линия данных 8 |
50 |
DQ23 |
DQ23 |
Линия данных 23 |
DQ24 |
DQ24 |
Линия данных 24 |
51 |
DQ24 |
DQ24 |
Линия данных 24 |
DQ9 |
DQ9 |
Линия данных 9 |
52 |
DQ25 |
DQ25 |
Линия данных 25 |
DQ25 |
DQ25 |
Линия данных 25 |
53 |
DQ26 |
DQ26 |
Линия данных 26 |
DQ10 |
DQ10 |
Линия данных 10 |
54 |
DQ27 |
DQ27 |
Линия данных 27 |
DQ26 |
DQ26 |
Линия данных 26 |
55 |
DQ28 |
DQ28 |
Линия данных 28 |
DQ11 |
DQ11 |
Линия данных 11 |
56 |
DQ29 |
DQ29 |
Линия данных 29 |
DQ27 |
DQ27 |
Линия данных 27 |
57 |
DQ30 |
DQ30 |
Линия данных 30 |
DQ12 |
DQ12 |
Линия данных 12 |
58 |
DQ31 |
DQ31 |
Линия данных 31 |
DQ28 |
DQ28 |
Линия данных 28 |
59 |
VCC |
VCC |
Напряжение питания +5 В |
VCC |
VCC |
Напряжение питания +5 В |
60 |
DQ32 |
DQ32 |
Линия данных 32 |
DQ29 |
DQ29 |
Линия данных 29 |
61 |
DQ33 |
DQ33 |
Линия данных 33 |
DQ13 |
DQ13 |
Линия данных 13 |
62 |
DQ34 |
DQ34 |
Линия данных 34 |
DQ30 |
DQ30 |
Линия данных 30 |
63 |
DQ35 |
DQ35 |
Линия данных 35 |
DQ14 |
DQ14 |
Линия данных 14 |
64 |
- |
DQ36 |
Линия данных 36 |
DQ31 |
DQ31 |
Линия данных 31 |
65 |
- |
PQ37 |
Линия данных 37 |
DQ15 |
DQ15 |
Линия данных 15 |
66 |
- |
PQ38 |
Линия данных 38 |
- |
- |
Не подключен |
67 |
PD1 |
PD1 |
Линия конфигурации 1 |
PD1 |
PD1 |
Линия конфигурации 1 |
68 |
PD2 |
PD2 |
Линия конфигурации 2 |
PD2 |
PD2 |
Линия конфигурации 2 |
69 |
PD3 |
PD3 |
Линия конфигурации 3 |
PD3 |
PD3 |
Линия конфигурации 3 |
70 |
PD4 |
PD4 |
Линия конфигурации 4 |
PD4 |
PD4 |
Линия конфигурации 4 |
71 |
- |
DQ39 |
Линия данных 39 |
- |
- |
Не подключен |
72 |
VSS |
VSS |
Общий |
VSS |
VSS |
Общий |
Примечания:
- A10 не подключена на 256 Кб, 512 Кб, 1 Мб и 4 Мб модулях
- RAS1/RAS3 не подключены на 256 Кб, 1 Мб и 4 Мб модулях
Объем памяти модуля определяется по перемычкам, установленным на линиях конфигурации PD1 и PD2
PD2 |
PD1 |
Объем |
GND |
GND |
4 или 64 Мб |
GND |
NC |
2 или 32 Мб |
NC |
GND |
1 или 16 Мб |
NC |
NC |
8 Мб |
Время доступа микросхем модуля определяется по перемычкам, установленным на линиях конфигурации PD3 и PD4
PD4 |
PD3 |
Время доступа |
GND |
GND |
50, 100 нс |
GND |
NC |
80 нс |
NC |
GND |
70 нс |
NC |
NC |
60 нс |
GND линия подключена к общему проводу, NC не подключена.
