Компьютеры - RAID - Уровни RAID

RAID 0

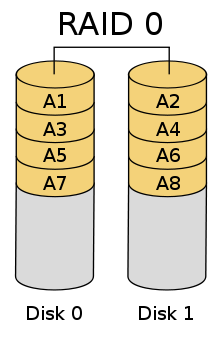

Схема RAID 0

RAID 0 — дисковый массив из двух или более жёстких дисков с отсутствием резервирования. Информация разбивается на блоки данных и записывается на оба/несколько дисков одновременно.

: За счёт этого существенно повышается производительность.

: Надёжность RAID 0 заведомо ниже надёжности любого из дисков в отдельности и падает с увеличением количества входящих в RAID 0 дисков, т. к. отказ любого из дисков приводит к неработоспособности всего массива.

RAID 1

Два диска — минимальное количество для построения «зеркального» RAID 1

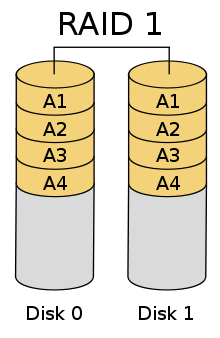

Схема RAID 1

RAID 1.

: Обеспечивает приемлемую скорость записи и выигрыш по скорости чтения при распараллеливании запросов.

: Имеет высокую надёжность — работает до тех пор, пока функционирует хотя бы один диск в массиве. Вероятность выхода из строя сразу двух дисков равна произведению вероятностей отказа каждого диска, см. Вероятность пересечения событий. На практике при выходе из строя одного из дисков следует срочно принимать меры — вновь восстанавливать избыточность. Для этого с любым уровнем RAID рекомендуют использовать диски горячего резерва. Достоинство такого подхода — поддержание постоянной доступности.

: Недостаток заключается в том, что приходится выплачивать стоимость двух жёстких дисков, получая полезный объём одного жёсткого диска.

Зеркало на многих дисках — RAID 1+0 или RAID 0+1. Под RAID 1+0 имеют в виду вариант RAID 10, когда два RAID 1 объединяются в RAID 0. Вариант, когда два RAID 0 объединяются в RAID 1 называется RAID 0+1, и "снаружи" представляет собой тот же RAID 10. Достоинства и недостатки такие же, как и у уровня RAID 0. Как и в других случаях, рекомендуется включать в массив диски горячего резерва из расчёта один резервный на пять рабочих.

RAID 2

В массивах такого типа диски делятся на две группы — для данных и для кодов коррекции ошибок, причем если данные хранятся на n дисках, то для хранения кодов коррекции необходимо n − 1 дисков. Данные записываются на соответствующие диски так же, как и в RAID 0, они разбиваются на небольшие блоки по числу дисков, предназначенных для хранения информации. Оставшиеся диски хранят коды коррекции ошибок, по которым в случае выхода какого-либо жёсткого диска из строя возможно восстановление информации. Метод Хемминга давно применяется в памяти типа ECC и позволяет на лету исправлять однократные и обнаруживать двукратные ошибки.

Недостаток массива RAID 2 в том, что для его функционирования нужна структура из почти двойного количества дисков, поэтому такой вид массива не получил распространения.

RAID 3

Схема RAID 3

В массиве RAID 3 из n дисков данные разбиваются на блоки размером 1 байт и распределяются по n − 1 дискам. Ещё один диск используется для хранения блоков чётности. В RAID 2 для этой цели применялся n − 1 диск, но большая часть информации на контрольных дисках использовалась для коррекции ошибок на лету, в то время как большинство пользователей удовлетворяет простое восстановление информации в случае поломки диска, для чего хватает информации, умещающейся на одном выделенном жёстком диске.

Отличия RAID 3 от RAID 2: невозможность коррекции ошибок на лету и меньшая избыточность.

Достоинства:

• высокая скорость чтения и записи данных;
• минимальное количество дисков для создания массива равно трём.

Недостатки:

• массив этого типа хорош только для однозадачной работы с большими файлами, так как время доступа к отдельному сектору, разбитому по дискам, равно максимальному из интервалов доступа к секторам каждого из дисков. Для блоков малого размера время доступа намного больше времени чтения.
• большая нагрузка на контрольный диск, и, как следствие, его надёжность сильно падает по сравнению с дисками, хранящими данные.

RAID 4

Схема RAID 4

RAID 4 похож на RAID 3, но отличается от него тем, что данные разбиваются на блоки, а не на байты. Таким образом, удалось отчасти «победить» проблему низкой скорости передачи данных небольшого объёма. Запись же производится медленно из-за того, что чётность для блока генерируется при записи и записывается на единственный диск. Из систем хранения широкого распространения RAID-4 применяется на устройствах хранения компании NetApp, где его недостатки успешно устранены за счет работы дисков в специальном режиме групповой записи, определяемом используемой на устройствах внутренней файловой системой WAFL.

RAID 5

Схема RAID 5

Основным недостатком уровней RAID от 2-го до 4-го является невозможность производить параллельные операции записи, так как для хранения информации о чётности используется отдельный контрольный диск. RAID 5 не имеет этого недостатка. Блоки данных и контрольные суммы циклически записываются на все диски массива, нет асимметричности конфигурации дисков. Под контрольными суммами подразумевается результат операции XOR. Xor обладает особенностью, которая применяется в RAID 5, которая даёт возможность заменить любой операнд результатом, и применив алгоритм xor, получить в результате недостающий операнд. Например: a xor b = c, в случае если a откажет, мы можем получить его, поставив на его место c и проведя xor между c и b: c xor b = a. Это применимо вне зависимости от количества операндов: a xor b xor c xor d = e. Если отказывает c тогда e встаёт на его место и проведя xor в результате получаем c: a xor b xor e xor d = c. Этот метод по сути обеспечивает отказоустойчивость 5 версии. Для хранения результата xor требуется всего 1 диск, размер которого равен размеру любого другого диска в raid.

: RAID5 получил широкое распространение, в первую очередь, благодаря своей экономичности. Объём дискового массива RAID5 рассчитывается по формуле*hddsize, где n — число дисков в массиве, а hddsize — размер наименьшего диска. Например, для массива из 4-х дисков по 80 гигабайт общий объём будет * 80 = 240 гигабайт. На запись информации на том RAID 5 тратятся дополнительные ресурсы и падает производительность, так как требуются дополнительные вычисления и операции записи, зато при чтении имеется выигрыш, потому что потоки данных с нескольких дисков массива могут обрабатываться параллельно.

: Производительность RAID 5 заметно ниже, в особенности на операциях типа Random Write, при которых производительность падает на 10-25% от производительности RAID 1, так как требует большего количества операций с дисками. Недостатки RAID 5 проявляются при выходе из строя одного из дисков — весь том переходит в критический режим, все операции записи и чтения сопровождаются дополнительными манипуляциями, резко падает производительность. При этом уровень надежности снижается до надежности RAID-0 с соответствующим количеством дисков. Если до полного восстановления массива произойдет выход из строя, или возникнет невосстановимая ошибка чтения хотя бы на еще одном диске, то массив разрушается, и данные на нем восстановлению обычными методами не подлежат. Следует также принять во внимание, что процесс RAID Reconstruction после выхода из строя диска вызывает интенсивную нагрузку чтения с дисков на протяжении многих часов непрерывно, что может спровоцировать выход какого-либо из оставшихся дисков из строя в этот наименее защищенный период работы RAID, а также выявить ранее необнаруженные сбои чтения в массивах cold data, что повышает риск сбоя при восстановлении данных. Минимальное количество используемых дисков равно трём.

RAID 5EE

Примечание: поддерживается не во всех контроллерах RAID level-5EE подобен массиву RAID-5E, но с более эффективным использованием резервного диска и более коротким временем восстановления. Подобно RAID level-5E, этот уровень RAID-массива создает ряды данных и контрольных сумм во всех дисках массива. Массив RAID-5EE обладает улучшенной защитой и производительностью. При применении RAID level-5E, емкость логического тома ограничивается емкостью двух физических винчестеров массива. Резервный диск является частью массива RAID level-5EE. Тем не менее, в отличие от RAID level-5E, использующего неразделенное свободное место для резерва, в RAID level-5EE в резервный диск вставлены блоки контрольных сумм, как показывается далее на примере. Это позволяет быстрее перестраивать данные при поломке физического диска. При такой конфигурации, вы не сможете использовать его с другими массивами. Если вам необходим запасной диск для другого массива, вам следует иметь еще один резервный винчестер. RAID level-5E требует как минимум четырех дисков и, в зависимости от уровня прошивки и их емкости, поддерживает от 8 до 16 дисков. RAID level-5E обладает определенной прошивкой. Примечание: для RAID level-5EЕ, вы можете использовать только один логический том в массиве.

Достоинства:

• 100% защита данных
• Большая емкость физических дисков по сравнению с RAID-1 или RAID -1E
• Большая производительность по сравнению с RAID-5
• Более быстрое восстановление RAID по сравнению с RAID-5Е

Недостатки:

• Более низкая производительность, чем в RAID-1 или RAID-1E
• Поддержка только одного логического тома на массив
• Невозможность совместного использования резервного диска с другими массивами
• Поддержка не всех контроллеров

RAID 6

Схема RAID 6

RAID 6 — похож на RAID 5, но имеет более высокую степень надёжности — под контрольные суммы выделяется ёмкость 2-х дисков, рассчитываются 2 суммы по разным алгоритмам. Требует более мощный RAID-контроллер. Обеспечивает работоспособность после одновременного выхода из строя двух дисков — защита от кратного отказа. Для организации массива требуется минимум 4 диска. Обычно использование RAID-6 вызывает примерно 10-15% падение производительности дисковой группы, по сравнению с аналогичными показателями RAID-5, что вызвано большим объёмом обработки для контроллера.

RAID 7

RAID 7 - зарегистрированная торговая марка компании Storage Computer Corporation, отдельным уровнем RAID не является. Структура массива такова: на n − 1 дисках хранятся данные, один диск используется для складирования блоков чётности. Запись на диски кешируется с использованием оперативной памяти, сам массив требует обязательного ИБП; в случае перебоев с питанием происходит повреждение данных.

RAID 10

Схема архитектуры RAID 10

RAID 10 — зеркалированный массив, данные в котором записываются последовательно на несколько дисков, как в RAID 0. Эта архитектура представляет собой массив типа RAID 0, сегментами которого вместо отдельных дисков являются массивы RAID 1. Соответственно, массив этого уровня должен содержать как минимум 4 диска. RAID 10 объединяет в себе высокую отказоустойчивость и производительность.

Нынешние контроллеры используют этот режим по умолчанию для RAID 1. То есть, один диск основной, второй — зеркало, считывание данных производится с них поочередно. Сейчас можно считать, что RAID 10 и RAID 1+0 — это просто разное название одного и того же метода зеркалирования дисков. Утверждение, что RAID 10 является самым надёжным вариантом для хранения данных, ошибочно, т.к., несмотря на то, что для данного уровня RAID возможно сохранение целостности данных при выходе из строя половины дисков, необратимое разрушение массива происходит при выходе из строя уже двух дисков, если они находятся в одной зеркальной паре.

Комбинированные уровни

Помимо базовых уровней RAID 0 - RAID 5, описанных в стандарте, существуют комбинированные уровни RAID 1+0, RAID 3+0, RAID 5+0, RAID 1+5, которые различные производители интерпретируют каждый по-своему.

• RAID 1+0 — это сочетание зеркалирования и чередования.
• RAID 5+0 — это чередование томов 5-го уровня.
• RAID 1+5 — RAID 5 из зеркалированных пар.

Комбинированные уровни наследуют как преимущества, так и недостатки своих «родителей»: появление чередования в уровне RAID 5+0 нисколько не добавляет ему надёжности, но зато положительно отражается на производительности. Уровень RAID 1+5, наверное, очень надёжный, но не самый быстрый и, к тому же, крайне неэкономичный: полезная ёмкость тома меньше половины суммарной ёмкости дисков…

Стоит отметить, что количество жёстких дисков в комбинированных массивах также изменится. Например для RAID 5+0 используют 6 или 8 жёстких дисков, для RAID 1+0 — 4, 6 или 8.

Сравнение стандартных уровней

* N — количество дисков в массиве, S — объём наименьшего диска. ** Информация не потеряется, если выйдут из строя все диски в пределах одного зеркала.
