Компьютеры - Лазерный принтер - Принцип действия

Отпечатки, сделанные таким способом, не боятся влаги, устойчивы к истиранию и выцветанию. Качество такого изображения очень высокое.

Процесс лазерной печати складывается из пяти последовательных шагов:

Зарядка фотовала

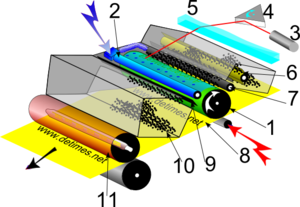

Процесс лазерной печати

Фотовал — цилиндр с покрытием из фотополупроводника. В некоторых системах вместо фотоцилиндра использовался фоторемень — эластичная закольцованная полоса с фотослоем.

Зарядка фотовала — нанесение равномерного электрического заряда на поверхность вращающегося фотобарабана. Наиболее часто применяемый материал фотобарабана — фотоорганика — требует использования отрицательного заряда, однако есть материалы, позволяющие использовать положительный заряд.

Изначально зарядка производилась с помощью скоротрона — натянутого провода, на который подаётся напряжение относительно фотобарабана. Между проводом и фотобарабаном обычно помещается металлическая сетка, служащая для выравнивания электрического поля.

Позже стали применять зарядку с помощью зарядного валика. Такая система позволила уменьшить напряжение и снизить проблему выделения озона в коронном разряде, однако влечёт проблему прямого механического контакта и износа частей, а также чистки от загрязнений.

Лазерное сканирование

Лазерное сканирование — процесс прохождения отрицательно заряженной поверхности фотовала под лазерным лучом. Луч лазера отклоняется вращающимся зеркалом и, проходя через распределительную линзу, фокусируется на фотовалу. Лазер активизируется только в тех местах, на которые магнитный вал в дальнейшем должен будет нанести тонер. Под действием лазера участки фоточувствительной поверхности фотовала, которые были засвечены лазером, становятся электропроводящими, и заряд на этих участках «стекает» на металлическую основу фотовала. Тем самым на поверхности фотовала создаётся электростатическое изображение будущего отпечатка в виде ослабленного заряда.

Наложение тонера

Отрицательно заряженный ролик при подаче тонера придаёт тонеру отрицательный заряд и подаёт его на ролик проявки. Тонер, находящийся в бункере, притягивается к поверхности магнитного вала под действием магнита, из которого изготовлена сердцевина вала. Во время вращения магнитного вала тонер, находящийся на его поверхности, проходит через узкую щель, образованную между дозирующим лезвием и магнитным валом. После этого тонер входит в контакт с фотовалом и притягивается на него в тех местах, где отрицательный заряд был снят путём засветки.

Тем самым электростатическое изображение преобразуется в видимое. Притянутый к фотовалу тонер движется на нём дальше, пока не приходит в соприкосновение с бумагой.

Перенос тонера

В месте контакта фотовала с бумагой, под бумагой находится ещё один ролик, называемый роликом переноса. На него подаётся положительный заряд, который он сообщает и бумаге, с которой контактирует. Частички тонера, войдя в соприкосновение с положительно заряженной бумагой, переносятся на неё и удерживаются на поверхности за счёт электростатики.

Если в этот момент посмотреть на бумагу, на ней будет сформировано полностью готовое изображение, которое можно легко разрушить, проведя по нему пальцем, потому что изображение состоит из притянутого к бумаге порошка тонера, ничем другим, кроме электростатики, на бумаге не удерживаемое. Для получения финального отпечатка изображение необходимо закрепить.

Закрепление тонера

Бумага с «насыпанным» тонерным изображением двигается далее к узлу закрепления. Закрепляется изображение за счёт нагрева и давления. Печка состоит из двух валов:

• верхнего, внутри которого находится нагревательный элемент, называемый термовалом;
• нижнего, который прижимает бумагу к верхнему за счёт подпорной пружины.

За температурой термовала следит термодатчик. Печка представляет собой два соприкасающихся вала, между которыми проходит бумага. При нагреве бумаги тонер, притянутый к ней, расплавляется и в жидком виде вжимается в текстуру бумаги. Выйдя из печки, тонер быстро застывает, что создаёт постоянное изображение, устойчивое к внешним воздействиям. Чтобы бумага, на которую нанесён тонер, не прилипала к термовалу, на нём выполнены отделители бумаги.

Однако термовал — не единственная реализация нагревателя. Альтернативой является печка, в которой используется термоплёнка: специальный гибкий материал с нагревательными элементами в своей структуре.
