Компьютеры - КАМАК - Конструкция оборудования

Устройство крейта

Крейт представляет собой «ящик» с одной открытой стенкой, через которую в него вставляются функциональные модули.

В крейте предусмотрены позиции для крепления 24 функциональных модулей. Каждый модуль подключается через специальный разъём, расположенный на задней стенке крейта. Все разъёмы, входящие в крейт, соединены параллельной шиной, называемой Dataway. Два правых слота предназначены для подключения контроллера крейта. Разводка шины Dataway для этих слотов несколько отличается.

В нижней части крейта имеется отсек, который может быть использован для установки блока, обеспечивающего питание и охлаждение модулей при помощи встроенных вентиляторов.

Конструкция функционального модуля

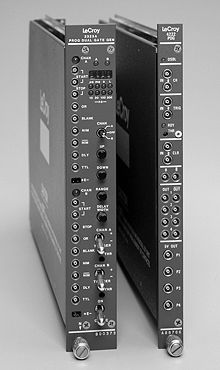

Функциональные модули, изготовленные LeCroy.

Функциональный модуль может занимать один или несколько слотов. Простейший модуль, занимающий один слот, должен иметь два ребра сверху и снизу, вставляемые в направляющие на крейте, предназначенные для точного позиционирования модуля. На задней части модуля располагается разъём, подключаемый к шине Dataway. На передней панели модуля могут располагаться внешние разъёмы, элементы управления или индикации.
