Компьютеры - ExpressCard - Форм-факторы

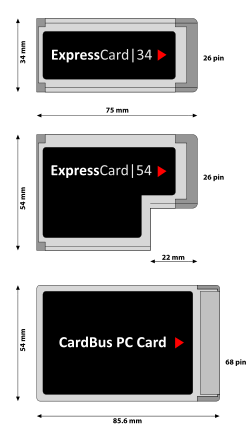

Сравнение форм-факторов ExpressCard и PC Card

Стандарт ExpressCard определеяет два форм-фактора:

• ExpressCard/34
• ExpressCard/54

Стандартные карты имеют длину 75 мм и толщину 5 мм. Однако карты могут быть толще в той части, которая не вставляется в сам слот. В 34-мм слоты можно вставить только 34-мм карту, а в 54-мм слот можно вставить как 54-мм карту, так и 34-мм. Для этого в задней части слота сделана диагональная направляющая.

Сравнение с другими форматами

Сравнение схем работы ExpressCard и CardBus

Ранние карты PC Card были 16-битными, затем появились 32-битные карты CardBus. Основным преимуществом ExpressCard перед CardBus является большая пропускная способность из-за прямого подключения к системной шине через линию PCI Express x1 или USB 2.0, в то время как CardBus соединялся со специальным контроллером, а уж затем по PCI-интерфейсу с системной шиной. В стандарте ExpressCard используется напряжение 1.5 В или 3.3 В, в CardBus либо 3.3 В, либо 5 В. ExpressCard дешевле, обладает лучшей масштабируемостью и интеграцией с технологиями чипсетов материнских плат.

Во время появления стандарта PC Card единственным способом подключения периферии к ноутбуку было использование последовательного или параллельного портов, сильно ограниченных по скорости передачи данных. Так что PC Card получил большое распространение. В свою очередь когда увидел свет стандарт ExpressCard, уже существовал интерфейс USB 2.0, под который уже выпускалось большинство периферийных устройств. Из-за этого ExpressCard не получил такого распространения, как в свое время PC Card.
