Энигма - Описание

Электрическая схема Энигмы, показывающая, куда течёт ток, когда буква «A» шифруется буквой «D»

Шифрующее действие Энигмы показано для двух последовательно нажатых клавиш — ток течёт через роторы, «отражается» от рефлектора, затем снова через роторы.
Замечание: Серыми линиями показаны другие возможные электрические цепи внутри каждого ротора. Буква A шифруется по-разному при последовательных нажатиях одной клавиши, сначала в G, затем в C. Сигнал пошёл по другому маршруту за счёт поворота ротора.

Как и другие роторные машины, Энигма состояла из комбинации механических и электрических систем. Механическая часть включала в себя клавиатуру, набор вращающихся дисков, которые были расположены вдоль вала и прилегали к нему, и ступенчатого механизма, двигающего один или более роторов при каждом нажатии клавиши.

Конкретный механизм работы мог быть разным, но общий принцип был таков: при каждом нажатии клавиши самый правый ротор сдвигается на одну позицию, а при определённых условиях сдвигаются и другие роторы. Движение роторов приводит к различным криптографическим преобразованиям при каждом следующем нажатии клавиши на клавиатуре.
Механические части двигались, замыкая контакты и образуя меняющийся электрический контур. При нажатии клавиши клавиатуры контур замыкался, ток проходил через различные цепи и в итоге включал одну из набора лампочек, и отображавшую искомую букву кода.

Для объяснения принципа работы машины приведена диаграмма слева. Диаграмма упрощена: на самом деле механизм состоял из 26 лампочек, клавиш, разъёмов и электрических схем внутри роторов. Ток шёл из батареи через переключатель в коммутационную панель. Коммутационная панель позволяла перекоммутировать соединения между клавиатурой и неподвижным входным колесом. Далее ток проходил через разъём, в данном примере неиспользуемый, входное колесо и схему соединений трёх или четырёх роторов и входил в рефлектор. Рефлектор возвращал ток обратно, через роторы и входное колесо, но уже по другому пути, далее через разъём «S», соединённый с разъёмом «D», через другой переключатель, и зажигалась лампочка.

Таким образом, постоянное изменение электрической цепи, через которую шёл ток, вследствие вращения роторов позволяло реализовать многоалфавитный шифр подстановки, что давало высокую, для того времени, устойчивость шифра.

Роторы

Роторы — это сердце Энигмы. Каждый ротор представлял собой диск примерно 10 см в диаметре, сделанный из твёрдой резины или бакелита, с пружинными штыревыми контактами на одной стороне ротора, расположенными по окружности. На другой стороне находилось соответствующее количество плоских электрических контактов. Штыревые и плоские контакты соответствовали буквам в алфавите, обычно это были 26 букв от A до Z. При соприкосновении контакты соседних роторов замыкали электрическую цепь. Внутри ротора каждый штыревой контакт был соединён с одним из плоских. Порядок соединения мог быть различным.

Три ротора и шпиндель, к которому они крепятся.

Сам по себе ротор производил очень простой тип шифрования: элементарный шифр замены. Например, контакт, отвечающий за букву E, мог быть соединён с контактом буквы T на другой стороне ротора. Но при использовании нескольких роторов в связке за счёт их постоянного движения получается более надёжное шифрование.

Военные модели Энигмы выпускались с различным количеством роторов. Первая модель содержала только три, 15 декабря 1938 года их стало пять, но только три из них одновременно использовались в машине. Эти типы роторов были маркированы римскими числами от I до V, и у каждого была одна выемка, расположенная в разных местах алфавитного кольца. В военно-морских моделях всегда содержалось большее количество роторов, чем в других: шесть, семь или восемь. Эти дополнительные роторы маркировались числами VI, VII и VIII, все с различной электропроводкой. Все они содержали по две выемки около букв «N» и «A», что обеспечивало более частые повороты роторов.

Четырёхроторная военно-морская модель Энигмы, M4 имела один дополнительный ротор, хотя была такого же размера, что и трёхроторная, за счёт более тонкого рефлектора. Существовало два типа этого ротора: Бета и Гамма. В процессе шифрования он не двигался, но мог быть установлен вручную на любую из 26 различных позиций.

Ступенчатое движение роторов

Ступенчатое движение роторов Энигмы. Все три собачки двигаются одновременно. Для первого ротора, храповик всегда зацеплен, и он поворачивается при каждом нажатии клавиши. В данном случае выемка на первом роторе позволяет собачке зацепить и второй ротор, он повернётся при следующем нажатии клавиши. Третий ротор не зацеплен, так как собачка третьего ротора не попала в выемку второго, собачка будет просто скользить по поверхности диска.

Каждый ротор был прикреплён к шестерёнке с 26 зубцами, а группа собачек зацепляла зубцы шестерёнок. Собачки выдвигались вперёд одновременно с нажатием клавиши на машине. Если собачка цепляла зубец шестерёнки, то ротор поворачивался на один шаг.

В армейской модели Энигмы каждый ротор был прикреплён к регулируемому кольцу с выемками. Пять базовых роторов имели по одной выемке, тогда как в военно-морской модели — по две. В определённый момент выемка попадала напротив собачки, позволяя ей зацепить храповик следующего ротора при последующем нажатии клавиши. Когда же собачка не попадала в выемку, она просто проскальзывала по поверхности кольца, не цепляя шестерёнки. В системе с одной выемкой второй ротор продвигался вперёд на одну позицию за то же время, что первый — на 26. Аналогично, третий ротор продвигался на один шаг за то же время, за которое второй делал 26 шагов. Особенностью машины было то, что второй ротор также поворачивался, если поворачивался третий. Это означает, что второй ротор мог повернуться дважды при двух последовательных нажатиях клавиш — так называемое «двухшаговое движение», что приводило к уменьшению периода.

Двухшаговое движение отличает функционирование роторов от нормального одометра. Двойной шаг реализовывался следующим образом: первый ротор поворачивался, заставляя второй также повернуться на один шаг. И, если второй ротор продвинулся в нужную позицию, то третья собачка зацепляла третью шестерёнку. На следующем шаге эта собачка толкала шестерёнку и продвигала её, а также продвигала и второй ротор.

С тремя дисками и только с одной выемкой в первом и втором диске, машина имела период 26×25×26 = 16 900. Как правило, сообщения не превышали пары сотен символов, следовательно, не было риска повтора позиции роторов при написании одного сообщения.

В четырёхроторных военно-морских моделях никаких изменений в механизм внесено не было. Собачек было только три, то есть четвёртый ротор никогда не двигался, но мог быть вручную установлен на одну из 26 позиций.

При нажатии клавиши роторы поворачивались до замыкания электрической цепи.

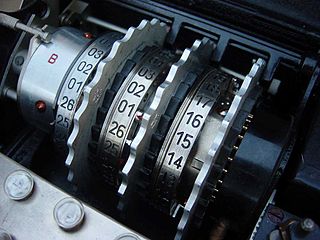

Роторы Энигмы в собранном состоянии. Три подвижных ротора помещены между двумя неподвижными деталями: входное кольцо и рефлектор.

Входное колесо

Входное колесо, или входной статор, соединяло коммутационную панель или клавиатуру и ламповую панель с роторами. Несмотря на то, что фиксированное соединение проводов играло сравнительно небольшую роль с точки зрения безопасности, именно это оказалось некоторым препятствием в работе польского криптоаналитика Мариана Реевского, когда он пытался определить способ коммутации проводов внутри роторов. Коммерческая модель Энигмы соединяла буквы в порядке их следования на клавиатуре: Q→A, W→B, E→C и так далее. Однако военная модель соединяла их в прямом алфавитном порядке: A→A, B→B, C→C и т. д. Только интуитивная догадка Реевского позволила ему изменить расчёты и решить уравнения.

Рефлектор

За исключением ранних моделей A и B, за последним ротором следовал рефлектор, запатентованная деталь, отличавшая семейство Энигмы от других роторных машин, разработанных в то время. Рефлектор соединял контакты последнего ротора попарно, коммутируя ток через роторы в обратном направлении, но по другому маршруту. Наличие рефлектора гарантировало, что преобразование, осуществляемое Энигмой, есть инволюция, то есть дешифрование представляет собой то же самое, что и шифрование. Однако наличие рефлектора делает невозможным шифрование какой-либо буквы через саму себя. Это было серьёзным концептуальным недостатком, впоследствии пригодившимся дешифровщикам.

В коммерческой модели Энигмы C рефлектор мог быть расположен в двух различных позициях, а в модели D — в 26 возможных позициях, но при этом был неподвижен в процессе шифрования. В модели, применявшейся в абвере, рефлектор двигался во время шифрования, как и остальные диски.

В армейской и военно-воздушной модели Энигмы рефлектор был установлен, но не вращался. Он существовал в четырёх разновидностях. Первая разновидность была помечена буквой A. Следующая, Umkehrwalze B была выпущена 1 ноября 1937 года. Третья, Umkehrwalze C появилась в 1941 году. Четвёртая, Umkehrwalze D, впервые появившаяся 2 января 1944 года, позволяла оператору Энигмы управлять настройкой коммутации внутри рефлектора.

Коммутационная панель

Коммутационная панель в передней части машины. Могло использоваться до 13 соединений. На фотографии переключены две пары букв.

Коммутационная панель позволяет оператору варьировать соединения проводов. Впервые она появилась в немецких армейских версиях в 1930 году и вскоре успешно использовалась и в военно-морских версиях. Коммутационная панель внесла огромный вклад в усложнение шифрования машины, даже больший, чем введение дополнительного ротора. С Энигмой без коммутационной панели можно справиться практически вручную, однако после добавления коммутационной панели взломщики были вынуждены конструировать специальные машины.

Кабель, помещённый на коммутационную панель, соединял буквы попарно, например, E и Q могли быть соединены в пару. Эффект состоял в перестановке этих букв до и после прохождения сигнала через роторы. Например, когда оператор нажимал E, сигнал направлялся в Q, и только после этого уже во входной ротор. Одновременно могло использоваться несколько таких пар.

Каждая буква на коммутационной панели имела два гнезда. Вставка штепселя разъединяла верхнее гнездо и нижнее гнездо этой буквы. Штепсель на другом конце кабеля вставлялся в гнезда другой буквы, переключая тем самым соединения этих двух букв.

Аксессуары

Удобной деталью, использовавшейся на Энигме модели M4, был так называемый «Schreibmax», маленькое печатающие устройство, которое могло печатать все 26 букв на небольшом листе бумаги. В связи с этим, не было необходимости в дополнительном операторе, следящем за лампочками и записывающем буквы. Печатное устройство устанавливалось поверх Энигмы и было соединено с панелью лампочек. Чтобы установить печатающее устройство, необходимо было убрать крышечки от ламп и все лампочки. Кроме того, это нововведение повышало безопасность: теперь офицеру-связисту не обязательно было видеть незашифрованный текст. Печатающее устройство было установлено в каюте командира подводной лодки, а офицер-связист только вводил зашифрованный текст, не получая доступа к секретной информации.

Другим аксессуаром была отдельная удалённая панель с лампочками. В варианте с дополнительной панелью деревянный корпус Энигмы был более широким. Существовала модель панели с лампочками, которая могла быть впоследствии подключена, но это требовало, как и в случае с печатающим устройством «Schreibmax», замены заводской панели с лампочками. Удалённая панель позволяла человеку прочитать расшифрованный текст без участия оператора. В 1944 году военно-воздушные силы ввели дополнительный переключатель коммутационной панели, названный «Uhr». Это была небольшая коробка, содержащая переключатель с 40 позициями. Он заменял стандартные штепсели. После соединения штепселей, как определялось в списке кодов на каждый день, оператор мог поменять переключатель в одной из этих 40 позиций. Каждая позиция приводила к различной комбинации телеграфирования штепселя. Большинство из этих соединений штепселей, в отличие от стандартных штепселей, были непарными.

Математическое описание

Преобразование Энигмы для каждой буквы может быть определено математически как результат перестановок. Рассмотрим трёхроторную армейскую модель. Положим, что P обозначает коммутационную панель, U обозначает отражатель, а L, M, R обозначают действия левых, средних и правых роторов соответственно. Тогда шифрование E может быть выражено как:

После каждого нажатия клавиш ротор движется, изменяя трансформацию. Например, если правый ротор R проворачивается на i позиций, происходит трансформация ρRρ , где ρ — циклическая перестановка, проходящая от A к B, от B к C, и так далее. Таким же образом, средний и левый ротор могут быть обозначены как j и k вращений M и L. Функция шифрования в этом случае может быть отображена следующим образом:
