Электроника МС 0202.04

Комплекс вычислительный учебный Электроника МС 0202 предназначался для использования в школах, ПТУ и других учебных заведениях для обучения основам информатики и вычислительной техники и был призван заменить КУВТ-86.

КВУ состоит из рабочего места преподавателя и 2-12 рабочих мест учащихся. Каждое рабочее место состоит из микро-ЭВМ Электроника МС 0511 и монитора — монохромного или цветного. В состав РМП входили, помимо этого, накопитель на гибких магнитных дисках и принтер. Модификация «Электроника МС 0202.04» включала в себя только рабочее место преподавателя.

Технические характеристики

МС 0511 — вид сзади

МС 0511 — вид слева

МС 0511 — печатная плата

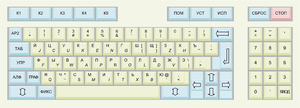

Клавиатура «Электроника МС 7007»

Набор символов УКНЦ — встроенный шрифт

Изделие «Электроника МС 0511» имело три исполнения, различающихся напряжением питания и наличием контроллера сетевого адаптера:

• Электроника МС 0511 — напряжение питания 42 В, контроллер СА У13.065.303
• Электроника МС 0511.01 — напряжение питания 220 В, контроллер СА У13.065.303
• Электроника МС 0511.02 — напряжение питания 220 В, контроллер СА отсутствует

Основные технические характеристики:

• Центральный процессор: — 16-разрядный КМ1801ВМ2 на тактовой частоте 8 МГц, быстродействие — около 600 тыс. оп./с
• Периферийный процессор: КМ1801ВМ2, тактовая частота 6,25 МГц, быстродействие — около 400 тыс. оп./с
• Память ЦП: ОЗУ — 64 Кбайт, доступно пользователю — 56 Кбайт
• Память ПП: ОЗУ — 32 Кбайт, из них доступно для запуска пользовательских подпрограмм — 22 Кбайт, ПЗУ — 32 Кбайт, видеопамять — 96 Кбайт.
• Режимы отображения: текстовый 24 строки по 10/20/40/80 символов, графический — 640 × 288, 8 цветов. Также отображаются 2 дополнительных служебных строки.
• Клавиатура: «Электроника МС 7007», 88 клавиш
• Размеры: «Электроника МС 0511» — 448 × 290 × 80 мм
• Вес: 3,5 кг
• Потребляемая мощность: не более 25 Вт

Исполнение — моноблок, системный блок совмещён с клавиатурой.

Интерфейсы:

• Два видеовыхода XP3, XP4
• Параллельный порт XP5 для подключения принтера и других устройств по интерфейсам ИРПР, ИРПР-М
• Последовательный порт «Стык С2» XP6 — функциональный аналог RS-232, с фиксированной скоростью обмена 9600 бит/с
• Интерфейс для подключения бытового магнитофона XS5
• Краевой 60-контактный разъем XP1 для подключения устройств по протоколу МПИ к магистрали ЦП. Практически единственным устройством был сетевой адаптер:
  • Сетевой адаптер. Построен на основе БИС КР1801ВП1-065. Локальная сеть — двухпроводная кольцевая, 57 600 бит/с, с контролем чётности
• Два 48-контактных разъема XS1, XS2 для подключения различных периферийных устройств к магистрали ПП, в том числе:
  • контроллера НГМД — устройство КМД УК на основе БИС КР1801ВП1-097 или −128
  • электронного диска
  • различные кассеты ПЗУ с интерпретаторами языков программирования Бейсик, Фокал, и т. п.
• Внутренние разъёмы клавиатуры XS3, XS4

В сохранившейся документации упоминается модификация УКНЦ Электроника МС-0512. Отличия от МС-0511:

• размеры — 364 × 206 × 76 мм
• клавиатура — 4.305.302
• интерфейс кассеты ПЗУ — отсутствует

Информация о запуске в серию отсутствует.
