Компьютеры - Блэйд-сервер - Внешние подключаемые блоки

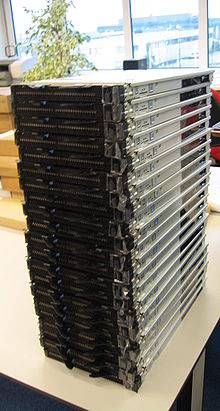

Стопка блэйд-серверов IBM HS20. В каждом из них установлено по два процессора Intel Xeon 2,8 ГГц, два 36 ГБ Ultra-320 SCSI жестких диска и 2 ГБ ОЗУ

Блэйд-системы состоят из набора блэйд-серверов и внешних компонентов, обеспечивающих невычислительные функции. Как правило, за пределы серверной материнской платы выносят компоненты, создающие много тепла, занимающие много места, а также повторяющиеся по функциям между серверами. Их ресурсы могут быть распределены между всем набором серверов. Деление на встроенные и внешние функции варьируется у разных производителей.

Источники питания

Преобразователь напряжения питания, как правило, создается общим для блэйд-системы. Он может быть как вмонтирован внутрь нее, так и вынесен в отдельный блок. По сравнению с суммой отдельных блоков питания, необходимых серверам формата 1U, единый источник питания блэйд-систем — один из самых весомых источников экономии пространства, энергопотребления и числа электронных компонентов.

Охлаждение

Традиционный дизайн серверов пытается сбалансировать плотность размещения электронных компонентов и возможность циркуляции охлаждающего воздуха между ними. В блэйд-конструкциях количество выступающих и крупных частей сведено к минимуму, что улучшает охлаждение модулей.

Сетевые подключения

Современные сетевые интерфейсы рассчитаны на чрезвычайно большие скорости передачи данных через токопроводящие и оптические кабели. Такая аппаратура дорога и занимает место в конструкции сервера. Частый случай — чрезмерная пропускная способность сетевых интерфейсов, чьи возможности оказываются не востребованы в практических задачах. Объединение сетевых интерфейсов в одно устройство или использование специальных блэйд-слотов, занятых исключительно работой с сетью, позволяет сократить количество разъемов и снизить стоимость каждого из подключений.

Использование дисковых накопителей

Хотя для хранения объемов данных и программ необходимы значительные емкости, им не обязательно размещаться локально. Такие интерфейсы, как FireWire, SATA, SCSI, DAS, Fibre Channel и iSCSI позволяют подсоединять накопители на значительном удалении от процессоров. По аналогии с сетевыми подключениями соответствующие устройства могут быть размещены в корпусе блэйд-системы или смонтированы на выделенных блэйд-слотах.

Специальное решение в виде блэйд-системы, загружаемой через локальную сеть, позволяет создать исключительно надежную и компактную серверную систему.
