Компьютеры - ATX - Компоновка разъёмов на материнской плате, закрываемая заглушкой

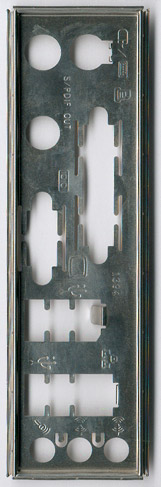

Пример заглушки от материнской платы

Наружные разъёмы материнской платы формата ATX, закрываемые заглушкой.

«Заглушка» для задней части корпуса позволила производителям свободно интегрировать на материнскую плату произвольные устройства, не согласовывая положения разъёмов с производителями корпусов. Единственным требованием к заглушке являются внешние геометрические размеры:

• ширина: 158,75 ± 2 мм
• высота: 44,45 ± 2 мм
• толщина в пределах от 0,94 до 1,32 мм
• скругление панели не более 0,99 мм

Практически все материнские платы имеют:

• разъём для клавиатуры, иногда и мыши,
• разъёмы 3.5 мм интегрированной звуковой платы,
• от 4 до 8 разъёмов USB портов.

На материнских платах формата ATX могут присутствовать разъёмы:

• параллельного коммуникационного порта,
• один или два последовательных порта,
• порта для подключения джойстика,
• цифровых аудиовыходов,
• интегрированного видеоадаптера,
• выхода интегрированного видео,
• интегрированных сетевых карт,
• интерфейса IEEE 1394,
• для WiFi антенны,
• а также кнопка быстрого сброса BIOS.
