Компьютеры - Антикитерский механизм - Реконструкции

Схема механизма

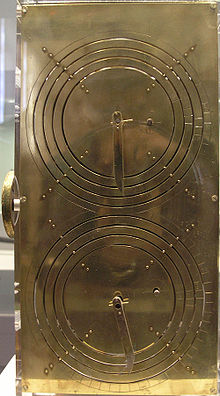

Реконструкция Прайса, фото 1980г

Прайс провёл рентгеновское исследование механизма и построил его схему. В 1959 году он опубликовал в журнале Scientific American подробное описание устройства. Полная схема устройства была построена только в 1971 году и содержала 32 шестерни.

Система шестерён с передаточным соотношением 254:19 использовалась для моделирования движения Солнца и Луны относительно неподвижных звёзд. Соотношение выбрано на основе Метонова цикла: 254 сидерических месяца с большой точностью составляют 19 тропических лет или 254-19=235 синодических месяца. Положение Солнца и Луны выводилось на циферблат с одной из сторон механизма.

С помощью дифференциальной передачи вычислялась разность положений Солнца и Луны, которая соответствует фазам Луны. Она выводилась на другой циферблат. Британский часовщик Джон Глив построил работающую копию механизма по этой схеме.

В 2002 году Майкл Райт, специалист по механическим устройствам из Лондонского музея науки, предложил свою реконструкцию. Он утверждает, что механизм мог моделировать движение не только Солнца и Луны, но и пяти известных в древности планет — Меркурия, Венеры, Марса, Юпитера и Сатурна.

В 2005 году стартовал греческо-британский проект «Antikythera Mechanism Research Project» под эгидой Министерства Культуры Греции. В нём участвуют учёные из британского и математик Тони Фрит Кардиффского университета) и из двух греческих университетов с привлечением самой современной техники.

В том же 2005 году было объявлено об обнаружении новых фрагментов механизма. Для того, чтобы восстановить положение шестерён внутри покрытых минералом фрагментов, воспользовались компьютерной томографией, с помощью рентгеновских лучей позволяющей делать объёмные карты скрытого содержимого. За счёт этого удалось определить взаимосвязь отдельных компонентов и рассчитать по возможности их функциональную принадлежность.

6 июня 2006 года было объявлено, что благодаря новой рентгеновской методике удалось прочитать около 95 % содержащихся в механизме надписей. С новыми надписями были получены данные о том, что механизм мог вычислять конфигурации движения Марса, Юпитера, Сатурна.

В 2008 году в Афинах был озвучен глобальный доклад о результатах международного проекта «Antikythera Mechanism Research Project». На основании 82 фрагментов механизма было подтверждено, что устройство может выполнять операции сложения, вычитания и деления. Удалось показать, что механизм был способен учитывать эллиптичность орбиты движения Луны, используя синусоидальную поправку — для этого использовалась шестерёнка со смещённым центром вращения. Число бронзовых шестерён в реконструированной модели увеличено до 37. Механизм имел двухстороннее исполнение — вторая сторона использовалась для предсказания солнечных и лунных затмений. Примерный срок изготовления механизма отодвинут от ранее определённого и составляет 100—150 лет до н. э.

В 2010 году инженер Apple Эндрю Кэрол с помощью конструктора Lego создал аналог антикитерского механизма.
