Компьютеры - Аналоговый компьютер - Классификация

Аналоговая ЭВМ «Newmark», 1960 года выпуска. Состоит из пяти блоков, использовалась для вычисления дифференциальных уравнений. Сейчас находится в Кембриджском технологическом музее.

Все АВМ можно разделить на две основных группы:

• Специализированные — предназначены для решения заданного узкого класса задач;
• Универсальные — предназначены для решения широкого спектра задач.

В зависимости от типа рабочего тела

АВМ механическая

АВМ механическая — аналоговая вычислительная машина, в которой машинные переменные воспроизводятся механическими перемещениями. При решении задач на АВМ данного типа необходимо, кроме масштабирования переменных, производить силовой расчет конструкции и расчет мертвых ходов. Достоинствами механических АВМ являются высокая надежность и обратимость, позволяющая воспроизводить прямые и обратные математические операции. Недостатки АВМ такого типа — высокая стоимость, сложность изготовления, большие габариты и вес, а также низкий коэффициент эффективности использования отдельных вычислительных блоков. Механические АВМ применяют при построении высоконадежных вычислительных устройств.

АВМ пневматическая

АВМ пневматическая — аналоговая вычислительная машина в которой переменные представлены в виде величин давления воздуха в различных точках специально построенной сети. Элементами такой АВМ являются дроссели, емкости и мембраны. Дроссели играют роль сопротивлений могут быть постоянными, переменными, нелинейными и регулируемыми. Пневматические емкости представляют из себя глухие или проточные камеры, давление в которых в следствии сжимаемости воздуха растет по мере из наполнения. Мембраны используются для преобразования давления воздуха. В состав пневматической АВМ могут входить усилители, сумматоры, интеграторы, функциональные преобразователи и множительные устройства, которые соединяются между собой при помощи штуцеров и шлангов. Пневматические АВМ уступают в быстродействии электронным. В среднем подвижные элементы такой АВМ имеют время срабатывания около десятой доли миллисекунды, следовательно они могут пропускать частоты порядка 10 кГц. Такие АВМ отличаются значительными погрешностями, поэтому применяются там где нельзя применять другие типы вычислительных машин: в взрывоопасных средах, в средах с высокими температурами, в автоматических системах химического производства. Из-за низкой стоимости и высокой надежности такие АВМ также применяют в металлургии, теплоэнергетике, газовой промышленности и т. п.

В 1960-х годах разрабатывались для получения средства дискретных вычислений с высокой радиационной стойкостью. Были разработаны элементы, выполняющие основные логические операции и элементы памяти без механических подвижных элементов.

Такие элементы очень долговечны, поскольку в них практически отсутствуют подвижные части, и, как следствие, нечему ломаться. В случае засорения каналов логические матрицы легко разбираются и промываются. Работает пневмокомпьютер от промышленной пневмосети. Логические матрицы легко штампуются на термопласт-автоматах из пластика. Для особых случаев матрица может быть изготовлена из тугоплавкой керамики, отлита из чугуна или другого сплава.

Сейчас пневмокомпьютеры используются в отраслях промышленности, где требуется повышенная вибрационная стойкость, работоспособность в очень широком диапазоне температур или требуется управление пневматическими силовыми устройствами. В последнем случае устраняется необходимость в преобразователях электрического сигнала в перемещение. Это — роботы и автоматика, работающие в металлургии, в горнорудной промышленности. Известны случаи управления элементами авиационных двигателей, автоматикой ракетных систем, силовыми приводами вертолетов и самолетов.

Существует также целая категория производств, агрегатов и установок, где применение электричества, даже самых низких напряжений, очень нежелательно. Это химия органических соединений, нефтеперегонные заводы, подземная добыча угля и руды. Они до сих пор широко используют пневматическую автоматику.

гидравлические АВМ

см. также: гидроинтегратор

АВМ электронная

АВМ с наборными полями

АВМ электронная — аналоговая вычислительная машина в которой переменные представляются электрическим напряжением постоянного тока. Получили широкое распространение в связи с высокой надежностью, быстродействием, удобством управления и получения результатов.

Комбинированные АВМ

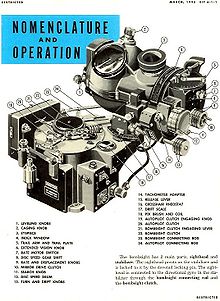

Страница инструкции с описанием точного аналогового механизма прицеливания американского бомбового прицела «Norden» для бомбардировщиков времен Второй мировой войны

Аналоговый бомбовый прицел «Norden» в сборе

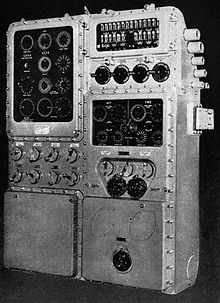

US Navy Mk III Torpedo Data Computer, аналоговый компьютер для управления торпедным огнём. Использовался на американских субмаринах во время Второй мировой войны.

Электромеханические АВМ

Примером комбинированной АВМ может служить электромеханические АВМ в которых машинными переменными являются механические и электрические величины. Специфическими для данного типа АВМ являются следующие базовые элементы: вращающиеся трансформаторы, тахогенераторы. АВМ данного типа менее надежны чем механические, из-за наличия скользящих контактов.

По конструктивным признакам

АВМ матричного типа

АВМ матричного типа — аналоговая машина в которой отдельные простейшие вычислительные блоки жестко соединяются в одинаковые типовые группы. В основном используется для моделирования дифференциальных уравнений. Задачу при этом предварительно необходимо свести к равносильной ей систему дифференциальных уравнений первого порядка. Каждая типовая группа вычислительных элементов используется для моделирования одного уравнения. АВМ матричного типа нуждается в определенного прцесса маштабирования, при котором значения коэффициентов одного столбца матрицы должны иметь одинаковый порядок. Набор задач на таких АВМ сводится к установке коэффициентов и начальных условий. Недостатком АВМ этого типа является низкая эффективность использования отдельных блоков. К этому типу АВМ в основном относятся механические АВМ.

АВМ структурного типа

Структурная операционная аналоговая машина, в которой простейшие вычислительные блоки соединяются между собой в соответствии с математическими операциями решаемого уравнения. Используются для математического моделирования.

По способу функционирования

Быстрая АВМ

АВМ с периодизацией, АВМ с повторением решения — аналоговая вычислительная машина, в которой этапы решения задач автоматически повторяются с помощью системы коммутации. Предел частоты повторений определяется частотными характеристиками решающих элементов. Вычислительные элементы АВМ однократного действия пригодны для использования в АВМ с периодизацией. В таких АВМ используются интеграторы с малой постоянной времени. Устройство быстродействующих АВМ более сложное, чем у АВМ однократного действия, так как используются специальные схемы для разряда конденсаторов в конце цикла и схемы для автоматического ввода начальных значений в начале каждого вычислительного цикла. Самое большее преимущество АВМ такого типа — возможность наблюдать изменение результата в зависимости от параметров в реальном времени. Быстродействующие АВМ используются для приблизительного определения передаточной функции физической системы по семейству ее переходных характеристик, для решения краевых задач, вычисления интеграла Фурье и корреляционного анализа.

Медленная АВМ

Медленная АВМ — аналоговая вычислительная машина однократного действия, в которой используются интеграторы с относительно большими постоянными времени. Решение типовых задач на таких АВМ длится от нескольких секунд до нескольких минут. При этом результат изменения параметров может быть зафиксирован только после завершения всех вычислительных циклов.

Итеративная АВМ

Итеративная АВМ — аналоговая вычислительная машина, осуществляющая процесс решения задачи итерационным способом в течение определенного числа итераций. Специфика такой АВМ позволяет управлять ходом вычислений в заданные моменты времени. Например, возможно обрабатывать значения с выходов интеграторов и пересылать информацию из одного такта в другой в зависимости от условий.
