Компьютеры - Zilog Z80 - Технические характеристики

25 июня 2011


Оглавление:
1. Zilog Z80
2. Обзор
3. Технические характеристики
4. Сопроцессоры
5. Микропроцессорный комплект

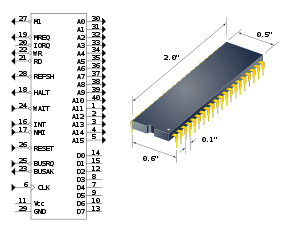

Схема распиновки
  • Дата анонса: июль 1976 года
  • Тактовая частота: 2,5 — 8 для основной версии; КМОП-версии от 1 до 20; короткие команды исполняются за 4 такта.
  • Разрядность регистров: 8 бит
  • Разрядность шины данных: 8 бит
  • Разрядность шины адреса: 16 бит
  • Объём адресуемой памяти: 64 Кбайт
  • Количество транзисторов: 8500
  • Техпроцесс: 3000
  • Размер кристалла: 4,6 на 4,9 мм; площадь — 22,54 мм²
  • Напряжение питания: +5 В
  • Корпус: 40-контактный керамический или пластмассовый DIP, 44-контактный PLCC и PQFP

Использование

Z80, в частности, использовался:

  • Во многих моделях домашних компьютеров, включая:
    • Sinclair ZX80, ZX81 и ZX Spectrum; SAM Coupé
    • TRS-80
    • Galaksija
    • Amstrad CPC и Amstrad PCW
    • Cambridge Computer Z88
    • Jupiter ACE
    • MicroBee
    • Enterprise-64 и Enterprise-128
    • Компьютеры стандарта MSX
  • В ряде игровых автоматов, в качестве центрального либо звукового процессора
  • В игровых приставках ColecoVision, Sega Master System и Sega Game Gear
  • В карманных игровых приставках Nintendo GameBoy, Game Boy Color и Game Boy Advance
  • В калькуляторах серий TI-83/TI-84 фирмы Texas Instruments.
  • В подавляющем большинстве телефонных аппаратов с автоматическим определителем номера, продаваемых в России в начале-середине 1990-х годов
  • В пультах ДУ телевизоров
