Компьютеры - Zilog Z80 - Обзор

25 июня 2011


Оглавление:
1. Zilog Z80
2. Обзор
3. Технические характеристики
4. Сопроцессоры
5. Микропроцессорный комплект

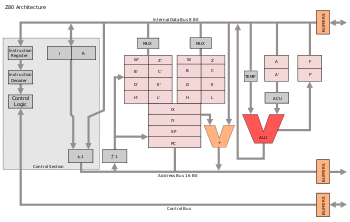

Архитектура процессора Z80

После ухода из Intel Федерико Фэггин основал компанию Zilog. К проекту также присоединились интеловский инженер Ральф Уингерманн и японский инженер Масатоши Шима. Команда Фэггина сразу же принялась за разработку нового процессора, взяв за основу Intel 8080, выпущенный незадолго перед этим. Новый CPU создавался бинарно-совместимым с 8080, так что большая часть старого кода работала на новом процессоре без изменений, в частности — операционная система CP/M.

Z80 имел ряд улучшений по сравнению с 8080:

  • расширенный набор команд, включая побитовые операции, поблочное копирование, поблочный ввод/вывод, инструкции поиска
  • новые регистры IX и IY, и инструкции для них
  • новые режимы прерываний
  • два отдельных блока регистров, между которыми можно быстро переключаться, например, для быстрой реакции на прерывания
  • единственный 5-вольтовый источник питания
  • встроенная схема регенерации динамической памяти
  • требовалось меньшее количество других микросхем для обслуживания процессора
  • значительно меньшая цена

Необычно большое, для 8-ми разрядного процессора, количество процессорных регистров, позволяло в ряде случаев строить схемы микроконтроллеров вообще без ОЗУ, используя, например, большую часть «альтернативного» набора регистров для оперативного запоминания данных.

Благодаря этим преимуществам, Z80 быстро опередил 8080 на рынке и в итоге стал одним из самых популярных 8-разрядных процессоров.

Первые опытные образцы кристаллов Z80 датированы 23 неделей 1976 года.

Первые модели Z80 работали на тактовой частоте 2,5 МГц, со временем максимальная частота для первоначального дизайна была доведена до 8 МГц, и до 20 МГц в КМОП-версии, минимальная частота составляла порядка 1 МГц; производные от Z80 процессоры Z180 и eZ80 предназначены для частоты 33 и 50 МГц соответственно.
