Компьютеры - Южный мост (компьютер)

14 апреля 2011





Схематическое расположение южного моста на системной плате

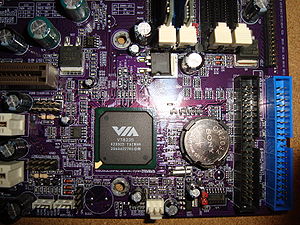

Южный мост VIA 8235

Южный мост, также известен как контроллер-концентратор ввода-вывода.

Обычно это одна микросхема, которая связывает «медленные» взаимодействия на материнской плате с ЦПУ через Северный мост, который, в отличие от Южного, обычно подключён напрямую к центральному процессору.

Компоненты южного моста

Функционально южный мост включает в себя:

  • контроллеры шин PCI, PCI Express, SMBus, I2C, LPC, Super I/O
  • DMA контроллер;
  • контроллер прерываний;
  • PATA и SATA контроллеры;
  • часы реального времени;
  • управление питанием;
  • энергонезависимую память BIOS;
  • звуковой контроллер.

Опционально южный мост также может включать в себя контроллер Ethernet, RAID-контроллеры, контроллеры USB, контроллеры FireWire и аудио-кодек.

Реже южный мост включает в себя поддержку клавиатуры, мыши и последовательных портов, но обычно эти устройства подключаются с помощью другого устройства — Super I/O.

Поддержка шины PCI включает в себя традиционную спецификацию PCI, но может также обеспечивать поддержку шины PCI-X и PCI Express. Хотя поддержка шины ISA используется достаточно редко, она осталась, что интересно, неотъемлемой частью современного южного моста. Шина SM используется для связи с другими устройствами на материнской плате. Контроллер DMA позволяет устройствам на шине ISA или LPC получать прямой доступ к оперативной памяти, обходясь без помощи центрального процессора.

Контроллер прерываний обеспечивает механизм информирования ПО, исполняющегося на ЦПУ, о событиях в периферийных устройствах. IDE интерфейс позволяет «увидеть» системе жёсткие диски. Шина LPC обеспечивает передачу данных и управление SIO и BIOS ROM.

APM или ACPI функции позволяют перевести компьютер в «спящий режим» или выключить его.

Системная память CMOS, поддерживаемая питанием от батареи, позволяет создать ограниченную по объёму область памяти для хранения системных настроек.
