Компьютеры - Устройство цифрового фотоаппарата

23 января 2011


Оглавление:
1. Устройство цифрового фотоаппарата
2. Работа цифрового фотоаппарата

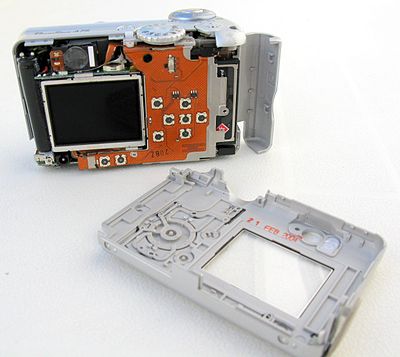

Частично разобранный цифровой фотоаппарат
Canon PowerShot A75

История развития фототехники привела к тому, что были выработаны определённые стандарты на интерфейс между фотографом и используемой им фототехникой. В результате цифровые фотоаппараты в большинстве своих внешних черт и органах управления повторяют модели плёночной фототехники. Принципиальное различие оказывается в «начинке» аппарата, в технологиях фиксации и последующей обработки изображения.

Основные элементы цифрового фотоаппарата

Матрица

Основной элемент любой цифровой фото- или видеокамеры — матрица, от которой в наибольшей степени зависит качество получаемого изображения.

Матрица представляет собой полупроводниковую пластину, содержащую большое количество светочувствительных элементов, в подавляющем большинстве случаев сгруппированных в строки и столбцы.

В современных ЦФК наибольшее распространение получили матрицы двух типов: ПЗС и КМОП.

CMOS-матрицы для потребительских фотоаппаратов относительно дёшевы, так как производятся по стандартным полупроводниковым технологиям, однако шумы таких матриц обычно гораздо выше, чем у CCD. Поэтому в настоящее время большинство моделей ЦФК, оснащаются ПЗС-матрицами. Название ПЗС — прибор с зарядовой связью, отражает способ считывания электрического заряда методом сдвига от одного элемента матрицы к другому, постепенно заполняя буферный регистр. Далее напряжение усиливается и подается на АЦП, после чего уже в цифровой форме поступает для последующей обработки в процессор фотокамеры.

Объектив

Объектив цифровой камеры не претерпел кардинальных изменений по сравнению с объективами обычных фотокамер. Из-за меньших размеров сенсора, объективы цифровых камер имеют меньшие геометрические размеры.

Благодаря уменьшению относительно 35-мм плёнки размера матрицы, в камерах любительского уровня стало возможным использование оптических схем, ранее присущих только дорогим аппаратам.

Затвор

Цифровые потребительские фотокамеры оснащены электронным эквивалентом затвора, который встроен в матрицу и выполняет работу, аналогичную механическому. В более дорогих камерах вмонтированы два затвора, и механический служит для предотвращения попадания на сенсор света после окончания времени выдержки, что позволяет избежать появления артефактов ореола, частично блюминга и смазывания.

В некоторых цифровых фотоаппаратах при нажатии клавиши затвора наполовину происходит срабатывание систем автоматики. Автофокус и система определения экспозиции фиксируют параметры съёмки и ждут полного нажатия. При полном нажатии клавиши спусковой кнопки

  • в незеркальных цифровых аппаратах:
    • механический затвор открывается,
    • происходит сброс заряда в ячейках матрицы,
    • механический затвор открывается на время экспонирования,
    • механический затвор закрывается,
    • происходит считывание кадра из матрицы,
    • механический затвор открывается,
    • матрица переходит в режим Live View;
  • в зеркальном цифровом аппарате:
    • поднимается зеркало и срабатывает «прыгающая» диафрагма,
    • включается ранее выключенная матрица,
    • открывается на время экспонирования механический затвор,
    • закрывается механический затвор,
    • опускается зеркало и открывается диафрагма,
    • происходит считывание и обработка кадра из матрицы.

Видоискатели

Вид в экране видоискателя дальномерной камеры.

Видоискатель — элемент фотоаппарата, показывающий границы будущего снимка и в некоторых случаях резкость и параметры съёмки. На бытовых цифровых фотоаппаратах в качестве видоискателя используются ЖК экраны и различные виды электронных и оптических видоискателей.

Процессор

Процессоры в цифровых фотоаппаратах выполняют следующие функции:

  • управление работой затвора;
  • управление объективом в автоматическом и ручном режимах съёмки;
  • выбор баланса белого, измерение освещённости объекта, определение экспопары, выбор цветовой температуры и т. п.;
  • управление работой вспышки;
  • управление брекетингом — возможностью серийной съёмки с разными настройками фотоаппарата;
  • управление специальными эффектами из имеющегося набора;
  • формирование и выдачи на дисплей информации о выбранных режимах съёмки, настройках, самого изображения и т. п.

Карта памяти

Флэш карты.

Карта памяти — носитель информации, который обеспечивает длительное хранение данных большого объёма, в том числе изображений, получаемых цифровым фотоаппаратом.

В ранних моделях цифровых фотоаппаратов использовались и иные носители информации, в том числе миниатюрные жесткие диски, дискеты, записываемые оптические и магнитооптические диски и т. п., вплоть до аудиокассет.

Разъёмы и интерфейсы

Внешний интерфейс подключения к компьютеру общего назначения имеется практически во всех цифровых камерах. На сегодня самым распространённым из них является USB. Также применяются специальные виды разъёмов для подключения к телевизору или принтеру. Появились первые модели фотокамер с беспроводными интерфейсами.

Органы управления

Выбор режимов работы

Диск режимов фотоаппарата — селектор режимов фотокамеры. Обычно находится на верхней панели камеры слева или справа. Реже, в основном на компактных камерах, на панели обращённой к фотографу. В некоторых цифровых камерах диск режимов отсутствует, а выбор режима съёмки осуществляется при помощи кнопок и меню.

Кнопка спуска

Элемент управления фотосъемкой, инициирующий последовательность получения кадра. Выполняется в виде кнопки либо на верхнем торце аппарата, либо спереди и сбоку рукоятки в зеркалкальных фотоаппаратах. При нажатии фотокамера производит съемку и обработку кадра. Во многих моделях предусмотрено 2-ступенчатое нажатие

Управление меню

Для настройки параметров в большинстве цифровых фотоаппаратов применяется интерфейс меню.

Во многих компактных фотоаппаратах имеются два меню: основное и «быстрое». Основное меню занимает весь объём экрана и предназначено для установки как непосредственно параметров съёмки, так и системных параметров аппарата. «Быстрое» меню выводится поверх изображения в режиме съёмки и позволяет изменять непосредственно параметры съёмки, например, ISO, баланс белого, экспокоррекцию и т.п.

В цифровых зеркальных фотоаппаратах при отключённом режиме «Live View» на экране отображаются только параметры съёмки. Такой же интерфейс присутствует и в некоторых компактных камерах, например, в Canon PowerShot G11 в режие «Быстрый снимок».

Прочее
