02 мая 2011


Оглавление:
1. Turbo Sound
2. Распространение
3. Развитие

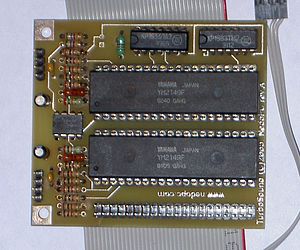

Плата Turbo Sound производства NedoPC, ревизия A.

Turbo Sound - устройство для бытовых компьютеров ZX Spectrum и совместимых с ним, предназначенное для расширения возможностей генерации звука. Основной идеей устройства является замена одной штатной микросхемы звукогенератора AY-3-8910, использующейся в ZX Spectrum 128 и его отечественных клонах, на две такие микросхемы. Таким образом, число каналов генерации звука увеличивается вдвое.

Варианты

Существовало несколько вариантов устройства, разработанных разными людьми в разные годы. Существуют упоминания о подобных единичных доработках, выполненных пользователями оригинального ZX Spectrum в конце 80-х годов. В ZX Spectrum-совместимом компьютере SAM Coupé подобные звуковые возможности присутствовали изначально, однако они были реализованы на одной микросхеме Philips SAA1099. Среди отечественных вариантов известность получили три схемы. Все они несовместимы между собой программно, обращение к дополнительной микросхеме AY в них реализовано различными способами.

Turbo Sound

Реализация от группы Power of Sound, 1995 год. Схема существует в двух вариантах, для подключения к компьютеру Profi и для компьютера Пентагон. Обе микросхемы AY имеют штатные адреса портов, а выбор нужной из них осуществляется выводом номера микросхемы в дополнительный порт #1F. Для этого варианта силами группы Power of Sound создан музыкальный редактор Turbo Sound Editor. Других программ, поддерживающих этот вариант, не существует.

QUADRA

Также известен под названиями Quadro-AY, "Квадраприставка". Реализация от групп Rush и Amazing Soft Making, 1997 год. Как и остальные варианты, имеет две микросхемы AY – название появилось вследствие предположения, что выход устройства будет подключаться к квадрофоническому усилителю. Вторая микросхема AY в этом варианте имеет собственные управляющие порты, #EEFD и #AFFD. Для этого варианта была написана программа, собирающая два обычных трёхканальных музыкальных модуля в один шестиканальный. Музыкальных редакторов и других программ, поддерживающих этот вариант, не существует.

Turbo Sound

Реализация от группы NedoPC, 2005 год. В отличие от остальных вариантов, которые существовали только в виде схем для самостоятельного повторения, производилась малыми сериями. Устройство реализовано в виде отдельной платы с двумя микросхемами AY, подключаемой гибким шлейфом с колодкой DIP28 или DIP40 в штатный разъём для AY на плате компьютера. Таким образом, её подключение не требует какого-либо вмешательства в схему компьютера. Выбор второй микросхемы производится выводом значений в неиспользуемые регистры AY через штатные порты. Существовало три ревизии плат, в ревизии C предусмотрена возможность непосредственной установки платы в разъём DIP40 без использования гибкого шлейфа. Существует версия музыкального редактора Turbo Sound Editor с поддержкой этого варианта, версия Pro Tracker с поддержкой дополнительных каналов, а также несколько игр.
