Компьютеры - Система автоматизированного проектирования - Классификация САПР

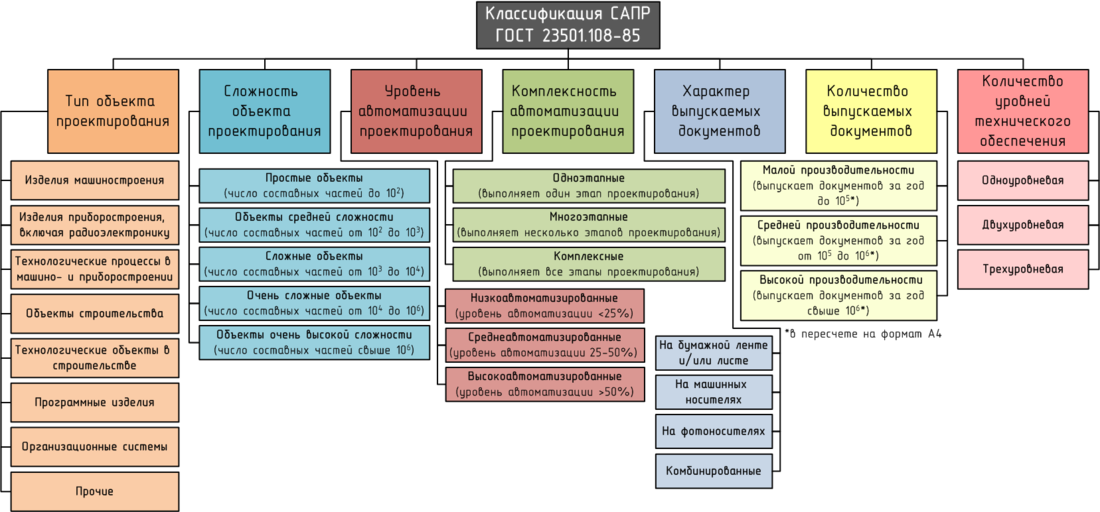

По ГОСТ

ГОСТ 23501.108-85 устанавливает следующие признаки классификации САПР:

• тип/разновидность и сложность объекта проектирования
• уровень и комплексность автоматизации проектирования
• характер и количество выпускаемых документов
• количество уровней в структуре технического обеспечения

Классификация САПР с использованием английских терминов

В области классификации САПР используется ряд устоявшихся англоязычных терминов, применяемых для классификации программных приложений и средств автоматизации САПР по отраслевому и целевому назначению.

По отраслевому назначению

• MCAD — автоматизированное проектирование механических устройств. Это машиностроительные САПР, применяются в автомобилестроение, судостроении, авиакосмической промышленности, производстве товаров народного потребления, включают в себя разработку деталей и сборок с использованием параметрического проектирования на основе конструктивных элементов, технологий поверхностного и объемного моделирования;
• EDA или ECAD — САПР электронных устройств, радиоэлектронных средств, интегральных схем, печатных плат и т. п.,;
• AEC CAD или CAAD — САПР в области архитектуры и строительства. Используются для проектирования зданий, промышленных объектов, дорог, мостов и проч..

По целевому назначению

По целевому назначению различают САПР или подсистемы САПР, которые обеспечивают различные аспекты проектирования.

• CAD — средства автоматизированного проектирования, в контексте указанной классификации термин обозначает средства САПР, предназначенные для автоматизации двумерного и/или трехмерного геометрического проектирования, создания конструкторской и/или технологической документации, и САПР общего назначения.
  • CADD — проектирование и создание чертежей.
  • CAGD — геометрическое моделирование.
• CAE — средства автоматизации инженерных расчётов, анализа и симуляции физических процессов, осуществляют динамическое моделирование, проверку и оптимизацию изделий.
  • CAA — подкласс средств CAE, используемых для компьютерного анализа.
• CAM — средства технологической подготовки производства изделий, обеспечивают автоматизацию программирования и управления оборудования с ЧПУ или ГАПС). Русским аналогом термина является АСТПП — автоматизированная система технологической подготовки производства.
• CAPP — средства автоматизации планирования технологических процессов применяемые на стыке систем CAD и CAM.

Многие системы автоматизированного проектирования совмещают в себе решение задач относящихся к различным аспектам проектирования CAD/CAM, CAD/CAE, CAD/CAE/CAM. Такие системы называют комплексными или интегрированными.

С помощью CAD-средств создаётся геометрическая модель изделия, которая используется в качестве входных данных в системах CAM, и на основе которой, в системах CAE формируется требуемая для инженерного анализа модель исследуемого процесса.

Работа архитектора XXI века. Французская карточка 1910 года
