С распространением в массовых компьютерах процессоров Pentium, по причине низкого быстродействия динамической памяти SIMM-модулей, их спецификация претерпела изменения, в результате чего более новые модули, обладая немного большим быстродействием стали несовместимы со старыми.
Материнские платы для процессоров Pentium, как правило, поддерживали оба типа памяти, в то время как большинство материнских плат для процессора 486 поддерживали только старый тип модулей памяти. Отличить модули по внешнему виду было практически невозможно, и на практике чаще использовался метод «научного тыка». Установка «неправильного» типа памяти не приводила к неисправностям — система просто не видела памяти.
30-контактные модули

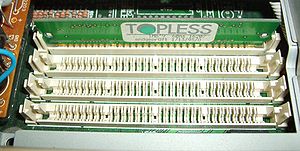

Слоты для 30-контактных SIMM на материнской плате Atari STE
- Разрядность шины данных: 8 бит
- Тип применяемых микросхем динамической памяти: FPM
- Стандартные значения объема памяти модулей: 64 Кб, 256 Кб, 1 Мб, 4 Мб, 16 Мб
- Физические размеры модуля: 89 на 13 или 89 на 25 мм
- Шаг расположения контактных площадок — 0,1"
- Модули типа SIPP имеют аналогичное назначение контактов и отличаются только конструктивно
Назначение контактов модуля
| № |
Название |
Описание |
| 1 |
Vcc |
Напряжение питания +5 В |
| 2 |
CAS# |
Строб адреса столбца |
| 3 |
DQ0 |
Линия данных 0 |
| 4 |
A0 |
Адресная линия 0 |
| 5 |
A1 |
Адресная линия 1 |
| 6 |
DQ1 |
Линия данных 1 |
| 7 |
A2 |
Адресная линия 2 |
| 8 |
A3 |
Адресная линия 3 |
| 9 |
GND |
Общий |
| 10 |
DQ2 |
Линия данных 2 |
| 11 |
A4 |
Адресная линия 4 |
| 12 |
A5 |
Адресная линия 5 |
| 13 |
DQ3 |
Линия данных 3 |
| 14 |
A6 |
Адресная линия 6 |
| 15 |
A7 |
Адресная линия 7 |
| 16 |
DQ4 |
Линия данных 4 |
| 17 |
A8 |
Адресная линия 8 |
| 18 |
A9 |
Адресная линия 9 |
| 19 |
A10 |
Адресная линия 10 |
| 20 |
DQ5 |
Линия данных 5 |
| 21 |
WE# |
Запись данных |
| 22 |
GND |
Общий |
| 23 |
DQ6 |
Линия данных 6 |
| 24 |
A11 |
Адресная линия 11 |
| 25 |
DQ7 |
Линия данных 7 |
| 26 |
QP |
Линия данных 9 |
| 27 |
RAS# |
Строб адреса строки |
| 28 |
CASP# |
Строб адреса столбца четности |
| 29 |
DP |
Линия данных 9 |
| 30 |
Vcc |
Напряжение питания +5 В |
Примечания:
- Уровни сигналов на линиях — стандартные ТТЛ
- Линии QP и DP подключены только на модулях, использующих контроль четности
- A8 не подключена на 64 Кб модулях
- A9 не подключена на 64 Кб, 256 Кб модулях
- A10 не подключена на 64 Кб, 256 Кб и 1 Мб модулях
- A11 не подключена на 64 Кб, 256 Кб, 1 Мб и 4 Мб модулях
