04 июня 2011
Как быстрее опубликовать статью в журнале расскажет наш проект.

Оглавление:
1. SIMM
2. FPM и EDO
3. 72-контактные модули

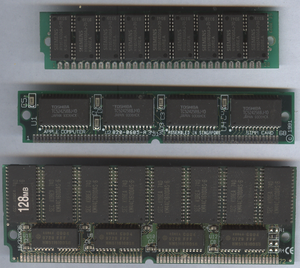

Сверху вниз:
 • 30-контактный,
 • 68-контактный
 • 72-контактный модули SIMM.

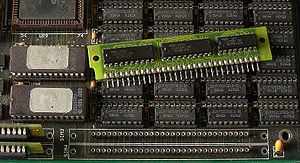

Модуль памяти SIPP в 286 материнской плате

SIMM — модули памяти с однорядным расположением контактов, широко применявшиеся в компьютерных системах в 1990-е годы. Стандарты SIMM описаны в сборнике JEDEC  JESD-21C. Имели несколько модификаций.


История

Большинство ранних материнских плат IBM PC-совместимых компьютеров использовали чипы DRAM, упакованные в DIP-корпуса и установленные в сокеты. Однако системы, использовавшие процессоры 80286, использовали большее количество памяти, и для экономии места на материнской плате и упрощения процесса модернизации, отдельные чипы стали объединять в модули. Некоторые системы использовали SIPP-модули, но их оказалось слишком легко сломать при установке.

Модули SIMM были разработаны и запатентованы в 1983 году компанией Wang Laboratories. Первоначально модули были керамическими и имели пины.

Ранние SIMM использовали обычные слоты без механизмов фиксации, однако достаточно быстро стали применяться ZIF-слоты с защёлками.

  • Первыми появились 30-контактные модули, имевший объем от 64 КБайт до 16 МБайт и восьмиразрядную шину данных, дополняемую девятой линией контроля четности памяти. Применялся в компьютерах с ЦП Intel 8088, 286, 386. На материнских платах с процессорами 8088, модули ставились по одному, в случае процессоров 286, 386SX модули ставились парами, на 386DX — по четыре модуля одинаковой емкости.
  • С распространением в массовых компьютерах процессоров Intel 80486 и аналогичных, для которых 30-контактные модули надо было ставить, как минимум, по четыре, был вытеснен 72-контактным модулем SIMM, который, по существу, объединил на себе четыре 30-контактных модуля с общими линиями адреса и раздельными линиями данных. Таким образом, модуль становится 32-разрядным и достаточно всего одного модуля. Объём от 1 МБайт до 128 МБайт. 72-контактные модули появились вначале на брэндовых PC в эпоху процессоров 486, и на практически всех материнских платах всех производителей с переходом на Pentium.

Так как на материнских платах для процессора Pentium с 64-разрядной шиной данных 72-контактные модули уже потребовалось ставить парами, постепенно и их физически попарно «объединили» путём расположения микросхем на обеих сторонах печатной платы модуля памяти, результатом чего стало появлением первых модулей DIMM.

Существовали так же 64-контактные и 68-контактные варианты.
