Компьютеры - Схема ускоренного переноса

23 января 2011


Оглавление:
1. Схема ускоренного переноса
2. 16-ти битная схема
3. 64-битная схема



логический узел ЭВМ, представляющий из себя многоразрядный арифметический узел, состоящий из нескольких арифметических узлов меньшей разрядности, работающих совместно по схеме параллельного переноса разрядов.

Принцип работы

Термины:
Lookahead Carry Unit - схема ускоренного переноса
Carry look-ahead adder - схема сумматора
PG - групповой сигнал распространения переноса
GG - групповой сигнал генерации переноса

При использовании схемы ускоренного переноса каждый одинарный разряд сумматора вырабатывает сигнал генерации переноса и сигнал распространения переноса.

4-х битная схема

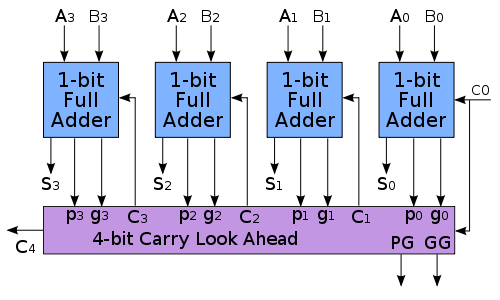

4-битный сумматор со схемой ускоренного переноса

Одинарные разряды сумматора объединяются в группы по четыре одинарных разряда в каждой группе. Схема ускоренного переноса вырабатывает сигналы переноса C1, C2, C3, C4, групповой сигнал генерации переноса и групповой сигнал распространения переноса.

4-х битная схема ускоренного переноса выпускается в интегральном исполнении: SN74182, MC10179 и MC14582, 564ИП4.
