1. Сетевая плата
2. Параметры сетевого адаптера
3. Функции и характеристики сетевых адаптеров
4. Классификация сетевых адаптеров

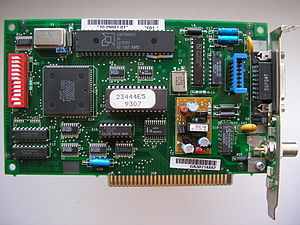

Сетевая плата с разъёмами AUI и BNC.
Сетевая плата 3Com 3CXFE575CT установленная в ноутбук.

Сетевая плата, также известная как сетевая карта, сетевой адаптер, Ethernet-адаптер, NIC — периферийное устройство, позволяющее компьютеру взаимодействовать с другими устройствами сети. В настоящее время, особенно в персональных компьютерах, сетевые платы довольно часто интегрированы в материнские платы для удобства и удешевления всего компьютера в целом.

Типы

По конструктивной реализации сетевые платы делятся на:

  • внутренние — отдельные платы, вставляющиеся в ISA, PCI или PCI-E слот;
  • внешние, подключающиеся через USB или PCMCIA интерфейс, преимущественно использующиеся в ноутбуках;
  • встроенные в материнскую плату.

На 10-мегабитных сетевых платах для подключения к локальной сети используются 4 типа разъёмов:

  • 8P8C для витой пары;
  • BNC-коннектор для тонкого коаксиального кабеля;
  • 15-контактный разъём AUI трансивера для толстого коаксиального кабеля.
  • оптический разъём

Эти разъёмы могут присутствовать в разных комбинациях, иногда даже все три сразу, но в любой данный момент работает только один из них.

На 100-мегабитных платах устанавливают либо разъём для витой пары, либо оптический разъем.

Рядом с разъёмом для витой пары устанавливают один или несколько информационных светодиодов, сообщающих о наличии подключения и передаче информации.

Одной из первых массовых сетевых карт стала серия NE1000/NE2000 фирмы Novell с разъемом BNC.
