Компьютеры - Secure Digital

15 мая 2011


Оглавление:
1. Secure Digital
2. Объём памяти
3. Файловые системы
4. SDHC
5. SDXC

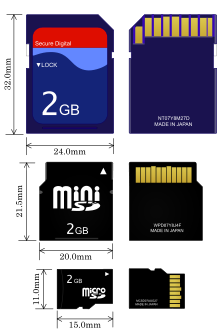

Сравнение размеров различных видов SD-карт

формат карты флеш-памяти, разработанный для использования в портативных устройствах. На сегодняшний день широко используется в цифровых фотоаппаратах, мобильных телефонах, КПК, коммуникаторах, GPS-навигаторах и в игровых приставках.

О формате

Формат был разработан в 1999 году фирмами Panasonic, SanDisk и Toshiba на основе MMC-карты. В 2000 году на CES компаниями Matsushita, SanDisk и Toshiba было объявлено о создании SD Card Association.

Карта размером 24×32×2,1 мм снабжена собственным контроллером и специальной областью, способной, в отличие от MMC, записывать информацию таким образом, чтобы «незаконное» чтение информации было невозможно, в соответствии с требованиями «Secure Digital Music Initiative». Этот факт был отражён в названии стандарта. Для записи в защищённую область используется специальный протокол записи, недоступный для обычных пользователей. При этом карта также может быть защищена паролем, без которого доступ к записанной информации невозможен; восстановить работоспособность карты можно только её полным переформатированием с потерей записанной информации.

Карты формата Secure Digital снабжены механическим переключателем защиты от записи. В положении «lock» невозможны запись информации, и, соответственно, удаление файлов и форматирование карты, что позволяет избежать случайной потери информации. Однако следует учитывать, что собственно защита от записи осуществляется не самой картой, а устройством, использующим карту, и может оказаться в силу ряда причин в нём не реализованной.

В большинстве случаев SD можно заменить MMC-картой. Обратная замена обычно невозможна: SD толще и может просто не войти в слот для MMC, SD поддерживает дополнительные протоколы, которые не поддерживает MMC.

Не все производители SD/miniSD/microSD карт заботятся о 100 % соответствии стандарту. Поэтому встречаются карты, которые отказываются работать в отдельных устройствах.

Сравнение технических особенностей MMC и SD вариантов карт

Тип MMC RS-MMC MMC Plus SecureMMC SD SDIO miniSD microSD
Разъём SD Да Механический адаптер Да Да Да Да Электро-механический адаптер Электро-механический адаптер
Число контактов 7 7 13 7 9 9 11 8
Ширина 24 мм 24 мм 24 мм 24 мм 24 мм 24 мм 20 мм 11 мм
Длина 32 мм 18 мм 32 мм 32 мм 32 мм 32 мм+ 21,5 мм 15 мм
Толщина 1,4 мм 1,4 мм 1,4 мм 1,4 мм 2,1 мм 2,1 мм 1,4 мм 1 мм
Режим SPI Опционально Опционально Опционально Да Да Да Да Опционально
1-битовый режим Да Да Да Да Да Да Да Да
4-битовый режим Нет Нет Да  ? Опционально Опционально Опционально Опционально
8-битовый режим Нет Нет Да  ? Нет Нет Нет Нет
Прерывания Нет Нет Нет Нет Нет Опционально Нет Нет
Тактовая частота обмена 0-20 МГц 0-20 МГц 0-52 МГц 0-20 МГц? 0-25 МГц — 0-50 МГц 0-25 МГц 0-25 МГц? 0-25 МГц?
Максимальная скорость передачи 20  Мбит/с 20 Мбит/с 416 Мбит/с 20 Мбит/с? 100 Мбит/с — 200 Мбит/с 100 Мбит/с 100 Мбит/с 100 Мбит/с
Максимальная скорость передачи по SPI 20 Мбит/с 20 Мбит/с 52 Мбит/с 20 Мбит/с 25 Мбит/с 25 Мбит/с 25 Мбит/с 25 Мбит/с
DRM Нет Нет Нет Да Да N/A Да Да
Пользовательское шифрование Нет Нет Нет Да Нет Нет Нет Нет
Упрощенная спецификация Да Да Нет Ещё нет? Да Да Нет Нет
Стоимость членства 2500 долл./год 2000 долл./год, 4500 долл./год
Стоимость спецификации Бесплатно начиная с версии 4.3  ?  ? Для членов Для членов Для членов Для членов
Лицензия для хоста Нет Нет Нет Нет 1000 долл./год + стоимость членства
Лицензия для карты памяти Да Да Да Да Да Да Да Да
Лицензия для карты ввода-вывода N/A N/A N/A N/A N/A Да: $1000/год + стоимость членства N/A N/A
Совместимость с Open source Да Да Да? Да? Да Да Да Да
Номинальное рабочее напряжение 3,3 В 1,8 В/3,3 В 1,8 В/3,3 В 1,8 В/3,3 В 2,7-3,6 В
Тип MMC RS-MMC MMC Plus SecureMMC SD SDIO miniSD microSD
