Компьютеры - SDH - Как работает SDH

Процедура контейнирования нагрузки

Вся информация в системе SDH передается в контейнерах. Контейнер представляет собой структурированные данные, передаваемые в системе. Если система PDH генерирует трафик, который нужно передать по системе SDH, то данные SDH сначала структурируются в контейнеры, а затем к контейнеру добавляется заголовок и указатели, в результате образуется синхронный транспортный модуль STM-1. По сети контейнеры STM-1 передаются в системе SDH разных уровней, но во всех случаях раз сформированный STM-1 может только складываться с другим транспортным модулем, т.е. имеет место мультиплексирование транспортных модулей.

Понятие виртуального контейнера

Еще одно важное понятие, непосредственно связанное с общим пониманием технологии SDH - это понятие виртуального контейнера VC.В результате добавления к контейнеру трактового заголовка получается виртуальный контейнер. Виртуальные контейнеры находятся в идеологической и технологической связи с контейнерами, так что контейнеру C-12 соответствует виртуальный контейнер VC-12, C-3 - VC-3, C-4 - контейнер VC-4.

Понятие маршрута

Метод мультиплексирования

Поскольку низкоскоростные сигналы SDH мультиплексируются в структуру фрейма высокоскоростных сигналов SDH посредством метода побайтового мультиплексирования, их расположение во фрейме высокоскоростного сигнала фиксировано и определено или, скажем, предсказуемо. Поэтому низкоскоростной сигнал SDH, например 155 Мбит/с может быть напрямую добавлен или выделен из высокоскоростного сигнала, например 2.5 Гбит/с. Это упрощает процесс мультиплексирования и демультиплексирования сигнала и делает SDH иерархию особенно подходящей для высокоскоростных волоконно-оптических систем передачи, обладающих большой производительностью.

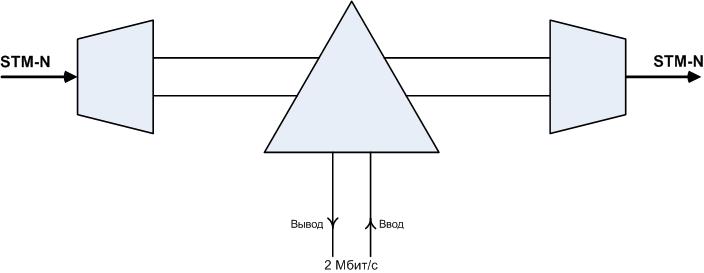

Поскольку принят метод синхронного мультиплексирования и гибкого отображения структуры, низкоскоростные сигналы PDH также могут быть мультиплексированы в сигнал SDH. Их расположение во фрейме STM-N также предсказуемо. Поэтому низкоскоростной трибутарный сигнал может быть напрямую добавлен или извлечен из сигнала STM-N. Заметьте, что это не одно и то же с вышеописанным процессом добавления/выделения низкоскоростного сигнала SDH в/из высокоскоростного сигнала SDH. Здесь это относится к прямому добавлению/выделению низкоскоростного трибутарного сигнала такого как 2Мбит/с, 34Мбит/с и 140Мбит/с в/из сигнала SDH. Это устраняет необходимость использования большого количества оборудования мультиплексирования / демультиплексирования, повышает надежность и уменьшает вероятность ухудшения качества сигнала, снижает стоимость, потребление мощности и сложность оборудования. Добавление/выделение услуг в дальнейшем упрощается.

Этот метод мультиплексирования помогает выполнять функцию цифровой кросс-коммутации и обеспечивает сеть мощной функцией самовосстановления. Абонентов можно динамически соединять в соответствии с потребностями и выполнять отслеживание трафика в реальном времени.
