24 февраля 2011


Оглавление:
1. Регистр (цифровая техника)
2. Классификация регистров
3. Регистры процессора

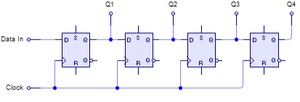

4-х разрядный сдвиговый регистр, преобразователь последовательного кода в параллельный и обратно

Регистр — последовательное логическое устройство, используемое для хранения n-разрядных двоичных чисел и выполнения преобразований над ними.

Регистр представляет собой упорядоченную последовательность триггеров, число которых соответствует числу разрядов в слове. С каждым регистром обычно связано комбинационное цифровое устройство, с помощью которого обеспечивается выполнение некоторых операций над словами.

Фактически любое цифровое устройство можно представить в виде совокупности регистров, соединённых друг с другом при помощи комбинационных цифровых устройств.

Основой построения регистров являются D-триггеры, RS-триггеры.

Операции в регистрах

Типичными являются следующие операции:

  • приём слова в регистр;
  • передача слова из регистра;
  • поразрядные логические операции;
  • сдвиг слова влево или вправо на заданное число разрядов;
  • преобразование последовательного кода слова в параллельный и обратно;
  • установка регистра в начальное состояние.
