Компьютеры - Радио 86РК

23 января 2011


Оглавление:
1. Радио 86РК
2. Графические возможности
3. Программное обеспечение
4. Публикации



самодельный 8-разрядный персональный компьютер, схема которого впервые была опубликована в журнале «Радио» № 4-6/1986 г. Авторы статьи — Д. Горшков, Г. Зеленко, Ю. Озеров, С. Попов.

В начале 80-х журнал «Радио» уже публиковал описание любительского компьютера на процессоре КР580. Это был Микро-80, построенный на 200 микросхемах, сложный как в сборке так и в наладке. Из-за своей сложности, а также из-за практически полного отсутствия микросхем в свободной продаже, эта модель так и не получила широкого распространения.

Схема Радио 86РК включала всего 29 микросхем, доступных в СССР, таким образом, его мог изготовить практически любой желающий. Кроме того, Радио 86РК был программно совместим с Микро-80.

Технические характеристики

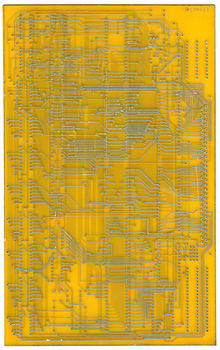

Печатная плата Радио 86РК
  • Процессор: К580ИК80А — советский аналог i8080А, или более совершенный КР580ВМ1, работающий на частоте 1.78 МГц. Для упрощения схемы использовался один генератор тактовой частоты для процессора и видеоконтроллера. Так как видеоконтроллер требовал строго определённую частоту, тактовая частота процессора была занижена по сравнению с номинальными для процессора 2.5 МГц. Впоследствии в журнале было опубликовано описание доработки из семи деталей, составляющих отдельный тактовый генератор для видеоконтроллера, позволяющей поднять частоту процессора до номинальной.
  • ОЗУ: в оригинальном варианте — 16 КБ на микросхемах DRAM К565РУ3. Также могли применяться К565РУ6 или отбраковка, «половинки» и «четвертинки» К565РУ5. Максимальная допустимая память — 32 КБ. Верхняя половина адресного пространства используется для управления внутренними устройствами компьютера.
  • ПЗУ: 2 КБ — УФПЗУ К573РФ5.
  • Видеоподсистема: только текстовый режим 25 строк на 64 символа. Применялся «контроллер алфавитно-цифрового терминала» КР580ВГ75 совместно с «контроллером прямого доступа в память» КР580ВТ57. Последний также использовался для регенерации динамической памяти. Символы для знакогенератора прошиты в ПЗУ. Курсор формировался аппаратно КР580ВГ75.
  • Клавиатура: матрица с контактами на замыкание, обслуживалась полностью ЦПУ через порт ввода-вывода КР580ВВ55.
  • Звук: довольно оригинально в качестве источника звука использовался контакт процессора ВМ80 INTE, переключаемый командами EI/DI. Поскольку прерывания в компьютере не использовались, он был свободен. Для точного отсчета интервалов времени ПДП и видеоподсистема отключались. В эти моменты регенерацию динамической памяти приходилось осуществлять программно.
  • Внешние устройства: в качестве устройства для хранения программ применялся бытовой кассетный магнитофон. К одному свободному порту КР580ВВ55 могло подключаться внешнее 8-битное устройство.
