Компьютеры - Программируемая пользователем вентильная матрица

23 января 2011


Оглавление:
1. Программируемая пользователем вентильная матрица
2. История
3. Архитектура

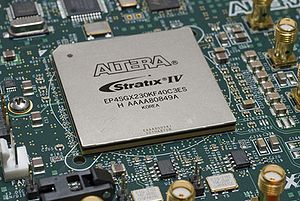

ППВМ типа Stratix IV GX фирмы Altera

Программируемая пользователем вентильная матрица — полупроводниковое устройство, которое может быть сконфигурировано производителем или разработчиком после изготовления; отсюда название: «программируемая пользователем». ППВМ программируются путём изменения логики работы принципиальной схемы, например, с помощью исходного кода на языке проектирования, на котором можно описать эту логику работы микросхемы. ППВМ является одной из архитектурных разновидностей программируемых логических интегральных схем.

ППВМ могут быть модифицированы практически в любой момент в процессе их использования. Они состоят из конфигурируемых логических блоков, подобных переключателям с множеством входов и одним выходом. В цифровых схемах такие переключатели реализуют базовые двоичные операции AND, NAND, OR, NOR и XOR. В большинстве современных микропроцессоров функции логических блоков фиксированы и не могут модифицироваться. Принципиальное отличие ППВМ состоит в том, что и функции блоков, и конфигурация соединений между ними могут меняться с помощью специальных сигналов, посылаемых схеме. В некоторых специализированных интегральных схемах используются логические матрицы, аналогичные ППВМ по структуре, однако они конфигурируются один раз в процессе производства, в то время как ППВМ могут постоянно перепрограммироваться и менять топологию соединений в процессе использования. Однако, такая гибкость требует существенного увеличения количества транзисторов микросхемы.



Просмотров: 2082
