Проекционная клавиатура

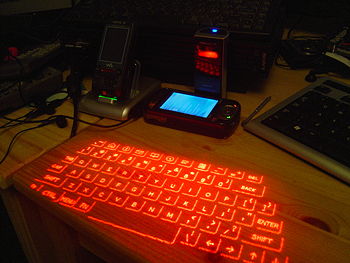

Проекционная клавиатура — разновидность виртуальной клавиатуры, представляющая собой оптическую проекцию клавиатуры на какую-либо поверхность, на которой и производится касание виртуальных клавиш. Клавиатура отслеживает движения пальцев и переводит их в нажатия клавиш. Большинство разработанных систем может функционировать также как виртуальная мышь и даже как виртуальная музыкальная клавиатура пианино. Предлагаемая к продаже система P-ISM, реализующая проекционную клавиатуру в сочетании с небольшим видеопроектором, является портативным компьютером размером с пишущую ручку.

Принцип работы

  1. Лазер или проектор проецирует изображение клавиатуры на плоскую горизонтальную поверхность.
  2. Датчик или видеокамера в проекторе фиксирует движения пальцев.
  3. Вычисляются координаты произведённых действий и генерируются сигналы нажатия на клавиши.

В некоторых системах используется второй невидимый инфракрасный луч.

  1. Невидимый инфракрасный луч проецируется поверх виртуальной клавиатуры.
  2. Палец производит нажатие виртуальной клавиши. Это нажатие вызывает прерывание инфракрасного луча, и инфракрасный свет отражается обратно в проектор.
  3. Отражённый инфракрасный луч проходит через инфракрасный фильтр в камере.
  4. Камера фиксирует угол излучённого инфракрасного луча.
  5. Сенсор вычисляет, в каком месте был прерван инфракрасный луч.
  6. Вычисляются координаты произведённых действий и генерируются сигналы нажатия на клавиши.
