Компьютеры - PCI

14 июня 2011


Оглавление:
1. PCI
2. Основные сведения
3. Конфигурирование
4. Спецификация шины PCI
5. Другие варианты PCI

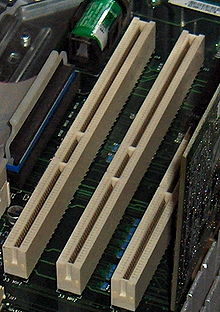

Белые разъёмы на материнской плате — 32-разрядные PCI.
Разъём 64-разрядной PCI в Power Macintosh G4
Разъёмы PCI-X на материнской плате сервера FSC Primergy TX200 S2. Синий разъём заполнен специально предназначенной платой нуль-канального RAID

PCI — шина ввода/вывода для подключения периферийных устройств к материнской плате компьютера.

Стандарт на шину PCI определяет:

  • физические параметры;
  • электрические параметры;
  • логическую модель.

Развитием стандарта PCI занимается организация PCI Special Interest Group.

История создания

Весной 1991 года компания Intel завершает разработку первой макетной версии шины PCI. Перед инженерами была поставлена задача разработать недорогое и производительное решение, которое позволило бы реализовать возможности процессоров 486, Pentium и Pentium Pro. Кроме того, было необходимо учесть ошибки допущенные VESA при проектировании шины VLB, а также реализовать автоконфигурирование устройств по примеру протокола Autoconfig для компьютеров Amiga.

В 1992 году появляется первая версия шины PCI, Intel объявляет, что стандарт шины будет открытым и создаёт PCI Special Interest Group. Благодаря этому, любой заинтересованный разработчик получает возможность создавать устройства для шины PCI без необходимости приобретения лицензии. Первая версия шины имела тактовую частоту 33 МГц, могла быть 32 или 64 битной, а устройства могли работать с сигналами в 5 В или 3,3 В. Теоретически, пропускная способность шины 133 Мбайт/с, однако в реальности пропускная способность составляла около 80 Мбайт/с.

В середине 1993 года компания Intel выходит из ассоциации VESA и начинает предпринимать активные шаги по продвижению шины PCI на рынке. Ответом на критику со стороны специалистов из конференций Usenet и конкурирующих компаний стала PCI 2.0.

В 1995 году появляется версия PCI 2.1. Кроме того, эта шина уже была поддержана на уровне ОС Windows 95, что позволило пользователям IBM PC больше не чувствовать себя ущемлёнными по отношению к другим платформам. Версия шины PCI 2.1 оказалась настолько популярной, что вскоре уже она была перенесена на платформы с процессорами Alpha, MIPS, PowerPC, SPARC и др.

В 1997 году, в связи с развитием компьютерной графики и разработкой шины AGP, шина PCI перестала удовлетворять новым, повышенным требованием к видеокартам и перестала использоваться для установки видеокарт.

В настоящее время интерфейс PCI постепенно вытесняется интерфейсами PCI Express, HyperTransport и USB. На современные материнские платы устанавливается лишь один, редко два PCI разъема, вместо 5-6, устанавливавшихся ранее. На некоторые современные материнские платы PCI разъем не устанавливается вовсе.
