Компьютеры - Органический светодиод

23 января 2011


Оглавление:
1. Органический светодиод
2. Преимущества и недостатки
3. Применение
4. История
5. Основные направления исследований и разработок
6. Перспективы развития



Схема OLED

Органический светодиод — органический светоизлучающий диод) — полупроводниковый прибор, изготовленный из органических соединений, который эффективно излучает свет, если пропустить через него электрический ток.

Основное применение технология OLED находит при создании устройств отображения информации. Предполагается, что производство таких дисплеев будет гораздо дешевле, нежели производство жидкокристаллических дисплеев.

1.5-дюймовый OLED-дисплей медиаплеера Creative ZEN V

.

Принцип действия

Для создания органических светодиодов используются тонкопленочные многослойные структуры, состоящие из слоев нескольких полимеров. При подаче на анод положительного относительно катода напряжения, поток электронов протекает через прибор от катода к аноду. Таким образом катод отдает электроны в эмиссионный слой, а анод забирает электроны из проводящего слоя, или другими словами анод отдает дырки в проводящий слой. Эмиссионный слой получает отрицательный заряд, а проводящий слой положительный. Под действием электростатических сил электроны и дырки движутся навстречу друг к другу и при встрече рекомбинируют. Это происходит ближе к эмиссионному слою, потому что в органических полупроводниках дырки обладают большей подвижностью, чем электроны. При рекомбинации происходит понижение энергии электрона, которое сопровождается испусканием электромагнитного излучения в области видимого света. Поэтому слой и называется эмиссионным.

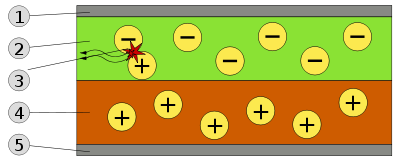

Схема 2х слойной OLED-панели: 1. Катод, 2. Эмиссионный слой, 3. Испускаемое излучение, 4. Проводящий слой, 5. Анод

Прибор не работает при подаче на анод отрицательного относительно катода напряжения. В этом случае дырки движутся к аноду, а электроны в противоположном направлении к катоду, и рекомбинации не происходит.

В качестве материала анода обычно используется оксид индия, легированный оловом. Он прозрачный для видимого света и имеет высокую работу выхода, которая способствует инжекции дырок в полимерный слой. Для изготовления катода часто используют металлы, такие как алюминий и кальций, так как они обладают низкой работой выхода, способствующей инжекции электронов в полимерный слой.
