Motorola MC6847 - электронный компонент, микросхема видеоконтроллера. Разработана компанией Motorola в конце 1970-х годов. Предназначалась для применения в составе домашних компьютеров, видеоиграх, системах отображения различной информации и других подобных устройств.

Наиболее известные примеры применения микросхемы - компьютеры TRS-80 Color Computer, Dragon 32/64, VTech Laser 200 и Acorn Atom.

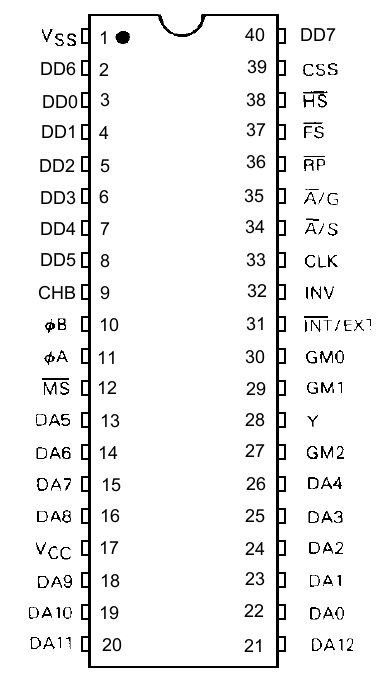

Микросхема выполнена по n-channel MOS технологии. Выпускалась в корпусе DIP40. Совместима с микропроцессорными наборами M6800, M68000 и другими.

Возможности

Микросхема реализует четыре символьных, два псевдографических и восемь графических видеорежимов.

Символьные режимы имеют разрешение 16 строк по 32 символа. В качестве знакогенератора может использоваться внутреннее масочное ПЗУ или внешний знакогенератор. Символьные и псевдографические режимы могут использоваться одновременно.

Графические режимы могут иметь разрешения 64x64, 128x64, 128x96, 128x192 и 256x192 и использовать одну из двух четырёхцветных или двухцветных палитр.

Возможно использование девяти цветов - чёрного, зелёного, жёлтого, синего, красного, желтоватого, бирюзового, фиолетового и оранжевого.

Микросхема имеет цветоразностные выходы Y, R-Y и B-Y и может использоваться совместно с модуляторами MC1372 и MC1373.

Существует две версии микросхемы, MC6847 без интерлейса и MC6847Y с интерлейсом.
