Компьютеры - Minimig

07 мая 2011


Оглавление:
1. Minimig
2. Цели преследовавшиеся проектом
3. История создания
4. Инструментарий автора проекта
5. Аналогичные проекты

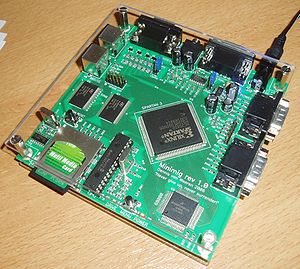

Minimig 120×120 мм

Minimig — открытое аппаратное обеспечение, реализующее ПК, совместимый с Amiga 500 на базе ППВМ.

Проект Minimig был начат приблизительно в январе 2005 года как концепт голландского инженера-электронщика Дэнниса ван Веерена. Он задумывал Minimig как ответ на дискуссию происходившую в сообществе пользователей ПК Amiga о принципиальной возможности обратного реверсинга чипсета OCS и его воспроизведения на базе ППВМ. Исходные коды проекта и принципиальные электрические схемы были опубликованы автором 25 июля 2007 года под лицензией GPLv3.

9 февраля 2008 ACube Systems анонсировала начало продаж окончательной версии материнской платы Minimig v1.1 стоимостью 138 евро.

Прототип

Прототип проекта Minimig был основан на комплекте Xilinx Spartan-3 Starter Kit и воспроизводил чипсет Original Amiga Chipset путём его синтеза в ППВМ. Две печатные платы подсоединялись в порты расширения комплекта разработчика ППВМ. Первая из них содержала в себе процессор MC68000 требующий питание 3,3 В. Вторая плата имела MMC-слот с маленьким микроконтроллером PIC используемым как контроллер дисков с поддержкой файловой системы FAT16 и «на лету» выполняющий декодирование файлов образов дискет Amiga в формате .ADF.

     VGA-+-PS2
         |
ЦП <-> ППВМ <-> Микроконтроллер <-> Флеш-память
         |
        ОЗУ

Прототип был представлен на одной из встреч сообщества пользователей Amiga и загружал большинство программ существующих для Amiga 500, хотя ошибки в эмуляции также присутствовали. Ван Веерен по личным мотивам использовал язык Verilog вместо VHDL на IBM PC-совместимом ПК, а также ПО Xilinx Webpack для разработки исходного кода проекта.

Ряд пользователей предложили упаковать Minimig в устройство аналогичное компьютеру в корпусе джойстика C64 Direct-to-TV и предназначенное для лиц желающих играть в старые игры на Amiga или запускать старое ПО. Однако единичная версия печатной платы нового прототипа разрабатывалась без учёта этих пожеланий, а также произошёл уход от инструментария предоставляемого Xilinx Spartan-3 Starter Kit .
