Компьютеры - Материнская плата

23 января 2011


Оглавление:
1. Материнская плата
2. Классификация системных плат по форм-фактору
3. Определение модели



Системная плата стандарта ATX
Компоненты системной платы

Системная плата или на компьютерном жаргоне - материнская плата — это сложная многослойная печатная плата, на которой устанавливаются основные компоненты персонального компьютера. Как правило, системная плата содержит разъёмы для подключения дополнительных контроллеров, для подключения которых обычно используются шины USB, PCI и PCI-Express.

Основные компоненты

Основные компоненты, установленные на системной плате:

  • Центральный процессор.

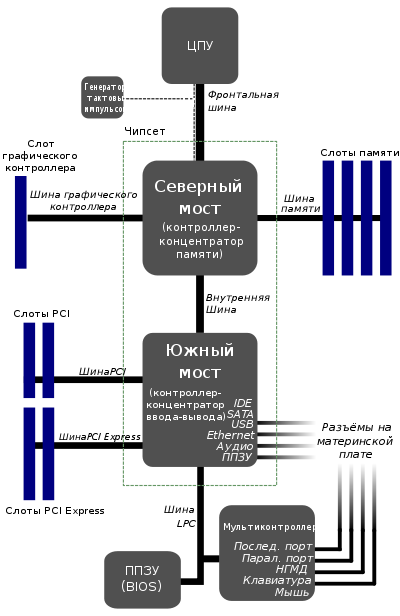

  • набор системной логики — набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и контроллерам периферийных устройств. Как правило, современные наборы системной логики строятся на базе двух СБИС: «северного» и «южного мостов».
  • Северный мост, MCH, системный контроллер — обеспечивает подключение ЦПУ к узлам, использующим высокопроизводительные шины: ОЗУ, графический контроллер.
Для подключения ЦПУ к системному контроллеру могут использоваться такие FSB-шины, как Hyper-Transport и SCI.
Обычно к системному контроллеру подключается ОЗУ. В таком случае он содержит в себе контроллер памяти. Таким образом, от типа применённого системного контроллера обычно зависит максимальный объём ОЗУ, а также пропускная способность шины памяти персонального компьютера. Но в настоящее время имеется тенденция встраивания контроллера ОЗУ непосредственно в ЦПУ, что упрощает функции системного контроллера и снижает тепловыделение.
В качестве шины для подключения графического контроллера на современных системных платах используется PCI Express. Ранее использовались общие шины и шина AGP.
  • Южный мост, ICH, периферийный контроллер — содержит контроллеры периферийных устройств, контроллеры шин для подключения периферийных устройств, а также контроллеры шин, к которым подключаются устройства, не требующие высокой пропускной способности — микросхемы, обеспечивающей поддержку «устаревших» низкопроизводительных интерфейсов передачи данных: последовательного и параллельного интерфейсов, контроллера клавиатуры и мыши).
Как правило, северный и южный мосты реализуются в виде отдельных СБИС, однако существуют и одночиповые решения. Именно набор системной логики определяет все ключевые особенности системной платы и то, какие устройства могут подключаться к ней.
  • Оперативная память — в информатике — память, часть системы памяти ЭВМ, в которую процессор может обратиться за одну операцию. Предназначена для временного хранения данных и команд, необходимых процессору для выполнения им операций. Оперативная память передаёт процессору данные непосредственно, либо через кеш-память. Каждая ячейка оперативной памяти имеет свой индивидуальный адрес.

ОЗУ может изготавливаться как отдельный блок или входить в конструкцию однокристалльной ЭВМ или микроконтроллера.

  • загрузочное ПЗУ — хранит ПО, которое исполняется сразу после включения питания. Как правило, загрузочное ПЗУ содержит BIOS, однако может содержать и ПО, работающие в рамках EFI.
