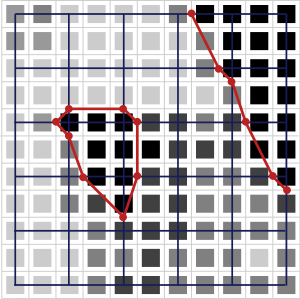

Схематическое изображение алгоритма: цвет квадрата обозначает значение в данной клетке регулярной сетки, чем темнее - тем значение ближе к изолиниям. Красным показаны полученные изолинии.

Marching Squares – алгоритм в компьютерной графике, который генерирует изолинии на двухмерном скалярном поле.

Применение

Алгоритм используется при визуализации изобар на картах погоды и горизонталей на географических картах. Является упрощением алгоритма marching cubes для плоского случая.

Принцип работы

На вход алгоритм получает регулярную сетку, в каждом узле которой известно значение поля. Выходная сетка может иметь меньшее разрешение. Далее для каждого узла выходной сетки проверяется, выше ли значение в нем, чем на изоповерхности. Всем узлам, которые выше, приписывается "+", остальным "–". Далее рассматриваются квадратики выходной сетки, вершины которых лежат в отмеченных узлах. Всего получается 16 различных случаев, которые с учетом симметрий и поворотов можно свести к четырем:

• Случай 1: все вершины имеют один знак
• Случай 2: у одной вершины знак отличается
• Случай 3: вершины с одинаковыми знаками имеют общее ребро
• Случай 4: вершины с одинаковыми знаками не имеют общего ребра

В четвертом случае невозможно однозначно определить форму сегмента изолинии, поэтому дополнительно просматривается значение в центре квадрата. При невозможности узнать значение в центре квадрата принятое решение может повлиять на связность изолинии.

•

  Случай 1: все вершины находятся выше изоповерхности.

•

  Случай 2: за исключением одной, все вершины находятся выше изоповерхности.

•

  Случай 3: две вершины на одном ребре находятся выше изоповерхности.

•

  Случай 4: две вершины, не имеющие общего ребра, находятся выше изоповерхности.

•

  Решение Случая 4 при положительном значении в ячейке.

•

  Решение Случая 4 при отрицательном значении в ячейке.

Для улучшения качества получаемой изолинии применяется линейная интерполяция. В таком случае конец сегмента изолинии на ребре квадрата делит ребро в отношении , где f₁,f₂ - значения на концах ребра квадрата, c - значение изолинии. Фактически, конец сегмента изолинии "подтягивается" к тому концу ребра, который ближе к реальной изолинии.
