Компьютеры - Источник бесперебойного питания - Составные части ИБП

Реализация основной функции достигается работой устройства от аккумуляторов, установленных в корпусе ИБП, под управлением электрической схемы, поэтому в состав любого ИБП, кроме схемы управления, входит зарядное устройство, которое обеспечивает зарядку аккумуляторных батарей при наличии напряжения в сети, обеспечивая тем самым постоянную готовность к работе ИБП в автономном режиме. Для увеличения автономного режима работы, можно оснастить ИБП дополнительной батареей.

Режим байпас — питание нагрузки отфильтрованным напряжением электросети в обход основной схемы ИБП. Переключение в режим Bypass выполняется автоматически или вручную. Байпасом называется один из составляющих ИБП блоков.

«Бустер» — ступенчатый автоматический регулятор напряжения, имеющий автотрансформатор в своей основе. Используется в ИБП, которые работают по интерактивной схеме. Часто ИБП оснащается только повышающим «бустером», который имеет всего лишь одну либо несколько ступенек повышения, но есть модели, которые оснащены универсальным регулятором, работающим и на повышение, и на понижение напряжения. Использование бустеров позволяет создать схему ИБП, способную выдержать долгие глубокие «подсадки» и «проседания» входного сетевого напряжения без перехода на аккумуляторные батареи, что позволяет значительно увеличить срок «жизни» аккумуляторной батареи.

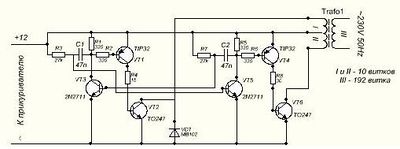

Схема инвертора 12 Вольт постоянного в 230 Вольт переменного напряжения

устройство, которое преобразует род напряжения из постоянного в переменное. Основные типы инверторов:

• инверторы, которые генерируют напряжение прямоугольной формы;
• инверторы с пошаговой аппроксимацией;
• инвертор с широтно-импульсной модуляцией.
• преобразователь с импульсно-плотностной модуляцией

Показатель, который характеризует степень отличия формы напряжения или тока от идеальной синусоидальной формы — коэффициент нелинейных искажений. Типовые значения:

• 0 % — форма сигнала полностью соответствует синусоиде;
• порядка 3 % — форма близкая к синусоидальной;
• порядка 5 % — форма сигнала приближенная к синусоидальной;
• до 21 % — сигнал имеет трапецеидальную или ступенчатую форму;
• 43 % и свыше — сигнал явно выраженной прямоугольной формы.

Для уменьшения влияния на форму напряжения в питающей электросети, во входной цепи ИБП устанавливается специальный THD-фильтр. При использовании транзисторных выпрямителей коэффициент нелинейных искажений составляет порядка 3 % и фильтры не используют.

Гальваническую развязку между входом и выходом, осуществляет установленный во входной цепи ИБП входной изолирующий трансформатор. Соответственно, в выходной цепи ИБП между преобразователем и нагрузкой размещён выходной изолирующий трансформатор, который обеспечивает гальваническую развязку между входом со схемы ИБП и выходом на подключенную нагрузку.

Для расширенного мониторинга состояния самого ИБП применяются различные интерфейсы: для подключения к компьютеру — USB и последовательный порт, при этом производителем ИБП поставляется фирменное программное обеспечение, которое позволяет проанализировав ситуацию, определить время работы и дать оператору возможность безопасно выключить компьютер, завершив работу всех программ. Для наблюдения за состоянием источников бесперебойного питания) и другого оборудования через локальную вычислительную сеть используется протокол SNMP и специализированное программное обеспечение.

Для того, чтобы повысить надежность всей системы в целом, применяется резервирование — схема, которая состоит из двух или более ИБП.
