Компьютеры - Источник бесперебойного питания - Схемы построения ИБП

Существует три схемы построения ИБП:
1) резервный — питание подключенной нагрузки осуществляется из первичной электрической сети, ИБП обеспечивает минимальные изменения — производится фильтрация высоковольтных импульсов и электромагнитных помех. При выходе электропитания за нормированные значения напряжения, автоматически переподключает нагрузку к питанию от схемы, получающей электрическую энергию от собственных аккумуляторов с помощью простого инвертора. При появлении напряжения в пределах нормы, снова переключает нагрузку на питание от первичной сети.

Недостатки

• несинусоидальная форма выходного напряжения;
• относительно долгое время переключения на питание от батарей;
• невозможность корректировать ни напряжение, ни частоту.

Достоинства

• За счёт КПД около 99 % практически бесшумны и имеют минимальное тепловыделение;
• невысокая стоимость ИБП в целом.

Итог

Чаще всего ИБП, построенные по такой схеме, используется для питания персональных компьютеров или рабочих станций локальных вычислительных сетей начального уровня, для которых не критично своевременное отключения в случае неполадки в сети. Практически все недорогие маломощные ИБП, предлагаемые на отечественном рынке, построены по данной схеме.

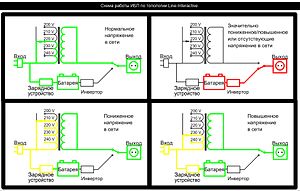

2) интерактивный — устройство аналогично предыдущей схеме; дополнительно на входе присутствует ступенчатый стабилизатор напряжения, позволяя получить регулируемое выходное напряжение.. Инверторы некоторых моделей линейно-интерактивных ИБП выдают напряжение как прямоугольной или трапецеидальной формы, как у предыдущего варианта, так и синусоидальной формы. Время переключения меньше, чем в предыдущем варианте так как осуществляется синхронизация инвертора с входным напряжением. КПД ниже, чем у резервных.

3) неавтономный режим — используется для питания нагруженных серверов, высокопроизводительных рабочих станций локальных вычислительных сетей, а также любого другого оборудования, предъявляющего повышенные требования к качеству сетевого электропитания. Принцип работы состоит в двойном преобразовании рода тока. Сначала входное переменное напряжение преобразуется в постоянное, затем обратно в переменное напряжение с помощью обратного преобразователя. Время переключения тождественно равно нулю. ИБП двойного преобразования имеют невысокий КПД, из-за чего отличаются повышенным тепловыделением и уровнем шума. В отличие от двух предыдущих схем, способны корректировать не только напряжение, но и частоту.
