Компьютеры - Intel 4004 - Коллекционирование

Intel 4004, естественно, является одной из наиболее популярных микросхем в плане коллекционирования. Наиболее высоко ценятся бело-золотые микросхемы Intel 4004 с видимыми серыми следами на белой части. Так в 2004 году, такая микросхема, на on-line аукционе eBay, оценивалась примерно в $400. Немного менее ценными являются микросхемы без серых следов на корпусе, обычно их стоимость составляет порядка $200—$300. Те чипы без даты выпуска снизу микросхемы и выпущены раньше, поэтому их ценность выше.

Технические характеристики

• Дата анонса: 15 ноября 1971 года
• Тактовая частота: 108 кГц
• Частота синхронизации: 740 кГц 1,35 микросекунд)
• Гарвардская архитектура
• Внутренний 3-уровневый стек
• Разрядность шины: 4 бит
• Память команд: 4 Кбайт
• Объём адресуемой памяти: 640 байт
• Количество регистров: 16 4-битных
• Количество транзисторов: 2250
• Площадь кристалла: 12
• Техпроцесс: 10000
• Напряжение питания: -15 В
• Разъём: микросхема непосредственно впаивалась в печатную плату либо устанавливалась в специальный слот;
• Корпус: 16-контактный: plastic DIP, ceramic DIP
• Поддерживаемые технологии: 46 инструкций

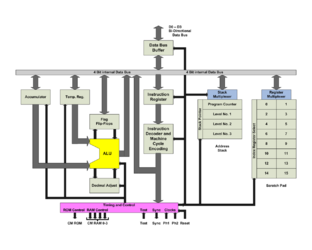

Блок-схема процессора

Назначение выводов
