23 января 2011


Оглавление:
1. График движения поездов
2. Отображение основных эксплуатационных событий на графике
3. Исходные данные для разработки графика движения поездов
4. Нормативный график движения поездов
5. График исполненного движения



График движения поездов является организующей и технологической основой работы всех подразделений железных дорог, планом всей эксплуатационной работы. Движение поездов строго по графику обеспечивается правильной организацией работы и точным выполнением технологического процесса работы станций, депо, тяговых подстанций, пунктов технического обслуживания и других подразделений, связанных с движением поездов. График движения поездов — это отображение процесса движения поезда в декартовой системе координат, где ось X — это ось времени, а ось Y — ось расстояния. Движение поезда между раздельными пунктами выражается функцией вида Y=kX+b, поезд принят за материальную точку.

Согласно п.13.1 Правил Технической Эксплуатации железных дорог Российской Федерации, график движения поездов — непреложный закон для работников железнодорожного транспорта, выполнение которого является одним из важнейших показателей работы железных дорог. Соблюдение графика движения поездов и предупреждение его нарушений должно быть главным для всех работников, связанных с организацией движения поездов. Нарушение графика движения поездов не допускается.

График движения поездов должен обеспечивать:

  • Удовлетворение потребностей в перевозках пассажиров и грузов
  • Безопасность движения поездов
  • Эффективное использование пропускной и провозной способности участков и перерабатывающей способности станций
  • Рациональное использование подвижного состава
  • Соблюдение установленной продолжительности непрерывной работы локомотивных бригад
  • Возможность производства работ по текущему содержанию и ремонту пути, сооружений, устройств СЦБ, связи и электроснабжения

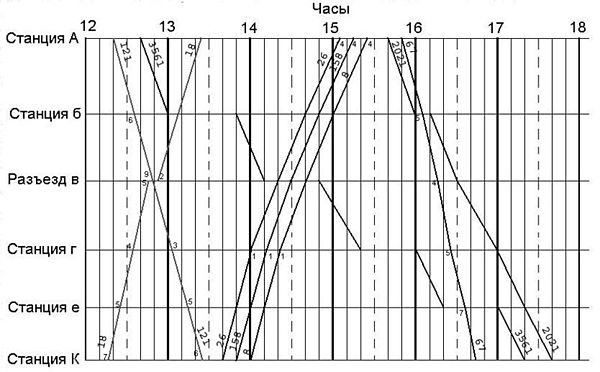

Пример графика движения поездов однопутного участка с автоблокировкой

Составляют график движения на специальной масштабной сетке. Расстояния между раздельными пунктами откладываются по вертикали, а время — по горизонтали. Горизонтальными линиями обозначают раздельные пункты, а вертикальными время Время указывается московское, поясное от 00.00 до 24.00 часов, или от 18.00 до 18.00. Движение поездов на графике изображают прямыми наклонными линиями, условно принимая, что в пределах перегона скорость их равномерна. Время проследования поездом каждого раздельного пункта определяется пересечением линии хода поезда с осью соответствующего раздельного пункта и отмечается цифрой сверх целого десятка в тупом углу, образованном линией хода поезда и осью раздельного пункта. На перегонах, прилегающих к станциям, ограничивающих диспетчерский круг, над линией хода поезда ставят его номер. Поезда нумеруют в зависимости от направления движения и категории перевозок. Линии хода нечетных поездов наносят сверху вниз, четных — снизу вверх. На основе графика движения поездов составляются расписание движения поездов, где указывается время прибытия, отправления и проследования поездов по каждому раздельному пункту.
