Компьютеры - Foveon X3

24 мая 2011


Оглавление:
1. Foveon X3
2. Достоинства
3. Недостатки
4. Продукты, использующие Foveon X3



Логотип Foveon X3

матрица компании Foveon, в которой цветоделение на аддитивные цвета RGB проводится послойно, по толщине полупроводникового материала, с использованием физических свойств кремния.

Название сенсора «Х3» подразумевает как его «трёхслойность», так и «трёхмерность» структуры, дабы подчеркнуть отличие от «плоских» матриц с фильтром Байера.

Управляющие схемы и элементы матрицы могут быть построены с применением КМОП и других технологических решений. Однако на данный момент производится только КМОП версия.

Принцип работы

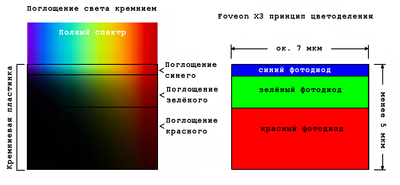

Принцип цветоделения Foveon X3

Для деления на составляющие RGB используются дисперсные свойства кремния. Синяя часть спектра поглощается верхним слоем, зелёная средним и красная нижним.

Толщина каждого слоя выбрана по результатам экспериментальных исследований по глубине проникновения квантов соответствующего спектрального диапазона в кремний. Слои, в которых происходит фотоэффект, разделены дополнительными тонкими зонами низколегированного кремния и имеют отдельные выводы сигнала.

Благодаря малой толщине сенсора, возможное влияние хроматических аберраций на изображение минимально. Однако, как и в других разновидностях матриц, поглощение красной части спектра происходит на максимальной глубине. В результате паразитной диффузии фотоэлектронов и засветки косыми лучами в области максимальных длин волн происходит дополнительное размытие изображения. В частности, этот же эффект затрудняет дальнейшее уменьшение размера элемента и повышение разрешения.
