Термин Rackmount происходит от сочетания англ. Rack в которой размещается база и пристыкованное оборудование и англ. mount и обозначает форм-фактор оборудования, которое работает будучи смонтированным в стойку или корзину. Единицей высоты принят Стоечный юнит обозначаемый «1U».

Ноутбуки

  • Классический
  • Трансформер
  • Планшетный персональный компьютер

Материнские платы

Форм-фактор для компьютеров может определяться как для самого корпуса, так и для устанавливаемой в него материнской платы.

Форм-фактор материнской платы Физические размеры, Спецификация, год Примечание
дюймы миллиметры
Массовые персональные компьютеры
XT 8,5 × 11 216 × 279 IBM, 1983 год Оригинальная архитектура IBM PC/XT
AT 12 × 11 — 13 305 × 279 — 330 IBM, 1984 год Архитектура IBM PC/AT
Baby-AT 8,5 × 10 — 13 216 × 254 — 330 IBM, 1985 год Архитектура IBM PC/XT, преемник материнских плат форм-фактора AT. Функционально эквивалентно AT, формат стал популярен благодаря значительно меньшему размеру. Форм-фактор считается недействительным с 1996 года.
ATX 12 × 9,6 305 × 244 Intel, 1995 год Основная архитектура полноразмерных плат для установки в системных блоков типов MiniTower, FullTower.
microATX 9,6 × 9,6 244 × 244 Intel, 1997 год Сокращенный формат ATX. Вследствие меньшего размера имеет меньше слотов. Также возможно использование блока питания меньшего размера.
FlexATX 9,6 × 7,5 — 9,6 244 × 190,5 — 244 Intel, 1999 год Подмножество формата MicroATX, разработан Intel в 1999 году как замена для форм-фактора MicroATX.
Mini-ATX 5,9 × 5,9 150 × 150 AOpen, 2005 год Разработаны с использованием технологии MoDT оптимизированной для мобильных процессоров.
eATX 12 × 13 305 × 330 Нет данных о широком применении
ATX Riser Intel, 1999 год Форм-фактор для системных блоков типа Slim
LPX 9 × 11 — 13 229 × 279 — 330 Western Digital, 1987 год Предназначен для розничной торговли готовыми компьютерами в корпусах типа Slim, собранными OEM-производителями. Никем, кроме как WD, не стандартизирован.
Mini-LPX 8 — 9 × 10 — 11 203 — 229 × 254 — 279 Western Digital, 1987 год Функционально тот же LPX, но с уменьшенными габаритами.
NLX 8 — 9 × 10 — 13,6 203 — 229 × 254 — 45 Intel, 1997 год Стандарт ориентированный на использование в низкопрофильных корпусах, для установки карты расширений используется устанавливаемая в специальный разъём на плате «ёлочка» со множественными слотами расширений. Предусмотрен AGP, охлаждение лучше чем у LPX. Формат не получил широкого распространения.
Офисные компьютеры, серверы
SSI CEB 12 × 10,5 305 × 267 Форум Server System Infrastructure, 2005 год Стандарт плат для высокопроизводительных рабочих станций и серверов среднего уровня. Производная от стандарта ATX.
DTX 200 × 244 мм AMD, 10 января 2007 года Является изменением спецификации ATX, разработанным AMD специально для ПК малого форм-фактора. AMD заявила, что форм-фактор DTX является открытым стандартом, и обратно совместим с ATX. Спецификация предусматривает на материнской плате DTX до 2 слотов расширения, на том самом месте, что и два верхних слота на плате ATX или MicroATX. Спецификация допускает дополнительный слот расширения ExpressCard. Для сокращения расходов на производство, стандартный лист печатной платы режется на 4 платы DTX или 6 плат mini-DTX. Для ещё большей экономии стоимости материнской платы, допускается выпуск четырёхслойной платы.
Mini-DTX 200 × 170 мм AMD, 2007 год Уменьшенный формат DTX.
BTX 12,8 × 10,5 325 × 267 Intel, 2004 год Стандарт, предложен в начале 2000-х Intel в качестве преемника ATX. По данным Intel, имеет лучшее охлаждение компонентов на материнской плате. Допускается до 7 слотов и 10 отверстий для монтажа материнской платы.
MicroBTX 10,4 × 10,5 264 × 267 Intel, 2004 Уменьшенная производная стандарта BTX. Допускается до 4 слотов и 7 отверстий для монтажа материнской платы.
PicoBTX 8,0 × 10,5 203 × 267 Intel, 2004 Уменьшенная производная стандарта BTX. Допускается 1 слот и 4 отверстия для монтажа материнской платы.
WTX 14 × 16,75 355,6 × 425,4 Intel, 1998 год Стандарт серверов и рабочих станций высокого класса, поддерживающий многопроцессорные конфигурации и массивы жестких дисков.
Extended ATX 12 × 13 305 × 330 мм  ? Стандарт плат для рабочих станций и серверов в Rack Mount-исполнении. Обычно используется для материнских плат серверного класса с двумя процессорами и/или слишком большого для стандартной материнской платы стандарта ATX количества плат расширений.
Ultra ATX 9,625 × 14,4 244 × 367 мм Foxconn, 2008 год В принципе, это просто негабаритная версия ATX, которая поддерживает 10 слотов расширения. В следствие этого требует корпус достаточной высоты. Официальным разъяснением было следующее:

Современные высокопроизводительные видеокарты часто имеют конструкцию использующую двойной слот, в связи с необходимостью использовать радиатор большого размера для эффективного охлаждения графического чипсета. Как следствие, слот расширения под слотом, в котором установлена видеокарта заблокирован и не может быть использован другой платой расширения. В случае использования четырёх таких видеокарт, в системе не остаётся ни одного доступного слота расширения, так как все дополнительные слоты заблокированы установленными видеокартами.

С сентября 2009 года также существует 13,5 дюймовые материнские платы, выпущенная EVGA.
Встраиваемые системы
UTX 88 × 108 мм TQ-Components, 2001 год Используется в встраиваемых системах и промышленных компьютерах.
PC-104, PC104plus, PCI/104Express 3,8 × 3,6 PC/104 Consortium, 1992, 1997, 2008 год Используются для встраиваемых систем.
ETX
 3,7 x 4,9 95 × 125 мм PICMG, 2005 год
3.0 2006 год		 Используется во встраиваемых системах и компьютерах, построенных на единственной плате. Формат COM, представляет собой одну из самых быстрорастущих концепций в мире встроенных систем.
XTX 95 × 114 мм Advantech, Ampro, 2005 год COM-формат. Используется во встраиваемых системах. 75 % совместимость по контактам со стандартом ETX. Исключена поддержка архитектуры ISA, вместо неё добавлены PCI-Express, SATA и LPC.
COM Express Базовая и Расширенная PICMG COM.0 R1.0 10 июля 2005 года COM-формат. Определены 5 типов:
  1. Type 1: Единый разъём, 6 PCI Express lanes, без PEG, без PCI, без IDE, 4 SATA, 1 LAN
  2. Type 2: Сдвоенный разъём, 22 PCI Express lanes, PEG, PCI, 1 IDE, 4 SATA, 1 LAN
  3. Type 3: Сдвоенный разъём, 22 PCI Express lanes, PEG, PCI, без IDE, 4 SATA, 3 LAN
  4. Type 4: Сдвоенный разъём, 32 PCI Express lanes, PEG, без PCI, 1 IDE, 4 SATA, 1 LAN
  5. Type 5: Сдвоенный разъём, 32 PCI Express lanes, PEG, без PCI, без IDE, 4 SATA, 3 LAN

Спецификация определяет модули двух размеров.
Стандарт, иногда называемый «ETXexpress», фактически не имеет ничего общего со стандартными ETX.
nanoETXexpress
Также известный как «Nano COM Express Type 1»		 55 × 84 мм Kontron Используется во встраиваемых системах и компьютерах, построенных на единственной плате. Требует несущую материнскую плату.
CoreExpress 58 × 65 мм SFF-SIG
Версия 2.1 23 февраля 2010 года		 Используется во встраиваемых системах и компьютерах, построенных на единственной плате. Требует несущую материнскую плату.
Mini-ITX 6,7 × 6,7 170 × 170 VIA Technologies, 2003 год Входит в состав серии плат, основанных на технологии VIA EPIA с использованием интегрированного центрального процессора. Допускаются блоки питания только до 100 Вт.
Nano-ITX 120 × 120 VIA Technologies, 2004 год Входит в состав серии плат, основанных на технологии VIA EPIA. Предназначен для построения цифровых развлекательных устройств таких как телевизионные приставки, медиа-центры, автомобильные ПК.
Pico-ITX 3,9 × 2,7 100 х 72 VIA, 2007 год Входит в состав серии плат, основанных на технологии VIA EPIA. Используются в ультракомпактных встраиваемых системах

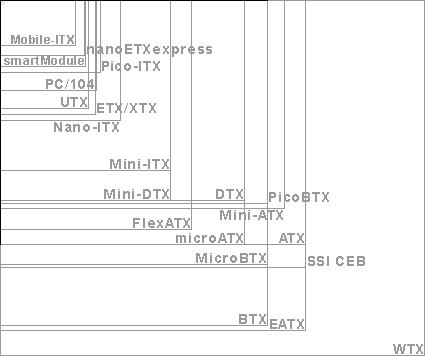

Компьютерные форм-факторы в масштабе, от меньшего к большему

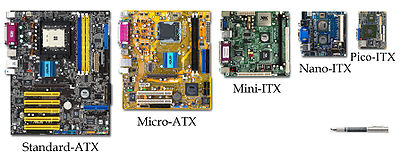

Наглядное сопоставление некоторых наиболее часто встречающиеся форм-факторов материнских плат компьютера.

Устаревшие

  • Baby-AT;
  • Mini-ATX;
  • полноразмерная плата AT;
  • LPX;
  • В СССР выпускались одноплатные микроЭВМ на базе платы размером 220 × 233 мм с тремя разъёмами типа СНП-59-96. Рпзъёмы X1, X2 обеспечивали интерфейс И-41, функции разъёма X3 определял пользователь.

Современные

  • АТХ;
  • microATX;
  • Flex-АТХ;
  • NLX;
  • WTX,
  • CEB.

Традиционные настольные

  • AT
  • ATX
  • Mini-ITX
  • BTX
  • CEB
  • DTX

Внедряемые

  • Mini-ITX и
  • Nano-ITX;
  • Pico-ITX;
  • BTX,
  • MicroBTX и
  • PicoBTX
