Компьютеры - Дисковый массив

23 января 2011





Дисковый массив — это внешнее устройство хранения, состоящее из нескольких жестких дисков.

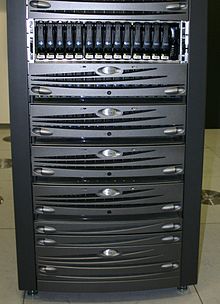

Дисковый массив EMC CLARiiON CX500

В отличие от отсека для установки жёсткого диска в корпусе компьютера или специального конструктива для крепления одиночного диска, включающего в себя средства реализации физического и механического интерфейса, и, при необходимости, крепежа внутри такого конструктива дискового накопителя иного формата, — т.н. „кармана“, представляет собой куда более сложную систему, состоящую из следующих компонентов:

  • контроллеры, обладающие способностью виртуализации, и способные создавать RAID.
  • Кэш-память. В зависимости от конструкции может быть на борту контроллера, так и отдельным конструктивом дискового массива.
  • Блоки питания. Промышленные дисковые массивы имеют избыточное резервирование блоков питания.
  • Отдельное резервное питание для контроллера и кеш-памяти.
  • Средства охлаждения дисков и контроллеров, вентиляторы и т.д.
  • Контроллеры доступа потребителей к дисковому пространству: FC,SCSI, Ethernet.
  • Корзины для дисков. Блоками на несколько дисков или отдельные диски.
  • Собственно сами диски.

Некоторые из этих блоков могут быть выполнены в виде единой платы, например: RAID-контроллер, вместе с кеш-памятью, резервным питанием кеша, и контроллером доступа. Также в некоторых, менее дорогих устройствах, могут отсутствовать какие-то компоненты или их резервирование.

Резервирование блока питания.

Обычно дисковый массив обеспечивает высокую доступность благодаря:

  • резервированию избыточными компонентами: диски, блоки питания
  • резервированию путей доступа к дисковому массиву: Multipath
  • возможности горячей замены.

Также дисковые массивы могут обеспечивать повышенную скорость доступа к данным или увеличенную пропускную способность благодаря:

  • Кэш-память
  • использованию RAID
  • балансировка нагрузки на контроллер средствами технологии Multipath


Дисковые массивы делят на 3 категории:

  • NAS
  • модульные массивы для SAN. Чаще всего именно эта категория массивов на жаргоне называется полкой.
  • монолитные массивы для SAN
