Компьютеры - Дискета - Конструкция

Для считывания информации, записанной на диске, дисковод оснащён установленной на приводе головок парой магнитных головок, представляющих собой электромагнитные катушки с сердечниками из мягкого сплава железа, снабженных пружинами и под небольшим давлением прижимающихся к поверхности диска. Двигатель, который осуществляет перемещения головок по диску в двух направлениях с определенным приращением, или шагом, называется шаговым двигателем. Двигатель управляется контроллером диска, который устанавливает головки в соответствии с любым относительным приращением в пределах границ перемещения привода головок. В миниатюрных дисководах на 3½″ головки монтируются на червячной передаче, приводимой в движение непосредственно валом шагового двигателя.

Диски имеют два типа плотности — радиальную и линейную. Радиальная плотность указывает, сколько дорожек может быть записано на диске, и выражается в количестве дорожек на дюйм. Линейная плотность — это способность отдельной дорожки накапливать данные и выражается в количестве битов на дюйм. Шаговые двигатели не могут осуществлять непрерывное позиционирование, обычно он поворачивается на точно определенный угол и останавливается. Большинство шаговых двигателей, установленных в дисководах гибких дисков, осуществляют перемещение с определенным шагом, связанным с расстоянием между дорожками на диске. За исключением дисковода гибких дисков диаметром 5¼″ ёмкостью 360 Кбайт, которые выпускались только с плотностью 48 TPI и в которых использовался шаговый двигатель с приращением 3,6°, во всех остальных типах дисководов обычно используется шаговый двигатель с приращением 1,8°. Кроме того, шаговый двигатель выполняет перемещение между фиксированными ограничителями и должен останавливаться при определенном положении ограничителя.

Позиционирование головок — это операция расположения головок относительно дорожек на диске, позволяет приступить к чтению или записи информации на диск. Цилиндр — количество дорожек, с которых можно считать информацию, не перемещая головок. Термин обычно используется как синоним дорожки, а поскольку гибкий диск в дискете имеет две стороны, а дисковод для гибких дисков — только две головки, в гибком диске на один цилиндр приходится две дорожки.

Для подключения дисковода имеются два разъема: один для электрического питания, а другой для передачи данных и сигналов управления. Эти разъемы в компьютерной промышленности стандартизованы: для подключения питания используется четырехконтактный линейный разъем Mate-N-Lock фирмы AMP большого и малого размеров, сигнальный — 34-контактные разъемы. В дисководах формата 5¼″ обычно используется большой разъем для питания, в то время как в большинстве дисководов формата 3½″ для питания используется разъем меньшего размера.

«Странность» сигнального кабеля заключается в том, что линии 10—16 разрезаны и переставлены между разъемами дисководов. Это перекручивание переставляет первое и второе положения перемычки выбора дисковода и сигналы включения двигателя, а следовательно, меняет на противоположные установки сигнала «DS» для дисковода, находящегося за перекручиванием. Соответственно все дисководы в компьютере с этим типом кабеля имеют перемычки, установленные одинаково, а настройка и установка дисководов упрощается. Как правило, материнская плата содержит интегрированный контроллер дисководов, обеспечивающий установку пары дисководов.

При подключении кабелей необходимо учитывать их ориентацию, в случае если неправильно подключен сигнальный кабель, лампочка на лицевой панели дисковода будет светиться сразу после подачи питания. В случае же неправильной ориентации кабеля питания на электронную схему управления дисководом вместо 5 В подается питание 12 В, что гарантированно приводит к выходу её из строя. Учитывая, что стоимость ремонта штучной платы превышает оптовую стоимость самого дисковода, ремонт дисковода, как правило, экономически не целесообразен.

8″

Дискета 8″

Дисковод и дискета 8″ в сравнении с дискетой 3½″

Конструктивно дискета 8″ представляет собой гибкий диск с магнитным покрытием, заключенный в гибкий пластиковый футляр. Дискета имеет отверстие под шпиль привода, отверстие в футляре для доступа головок записи-чтения.

Форматы дискеты различались количеством секторов на дорожке. В зависимости от формата, дискеты 8″ вмещали следующие объемы информации: 80, 256 и 800 КБ.

Запись и считывание дискет осуществляется с помощью специального устройства — НГМД 8″ — накопителя на гибких магнитных дисках.

5¼″

Дискета 5¼″

В центре диска находится большое круглое отверстие. Когда закрывается дверца дисковода, конусообразный зажим захватывает и устанавливает дискету с помощью центрального отверстия. У многих дискет края отверстия окантованы пластиковым кольцом для того, чтобы диск выдерживал механические нагрузки со стороны захватывающего механизма. В дискетах высокой плотности это кольцо обычно отсутствует, так как погрешности его расположения на дискете могут привести к проблемам, возникающим при позиционировании головок.

Справа, сразу под центральным отверстием, находится маленькое круглое отверстие, называемое индексным. Диск с одним индексным отверстием — это признак диска с программной разбивкой на секторы; в данном случае число секторов на диске определяется операционной системой. В очень старых компьютерах использовались диски с аппаратной разбивкой на секторы, которые имели индексные отверстия для каждого сектора. В самом диске имеется отверстие, которое совмещаясь при проходе под индексным отверстием в конверте, позволяет электронной схеме контроллера определить «систему координат» дискеты. С правой стороны, на расстоянии примерно 1″ от верхнего края, в футляре дискеты 5¼″ имеется прямоугольная выемка — с её помощью можно «защитить» дискету от записи.

3½″

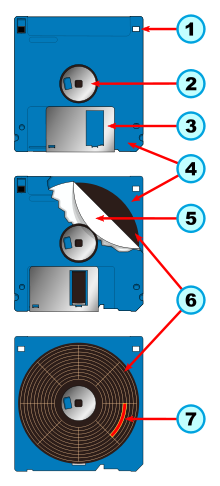

Устройство дискеты 3½″: 1 — заглушка «защита от записи»; 2 — основа диска с отверстиями для приводящего механизма; 3 — защитная шторка открытой области корпуса; 4 — пластиковый корпус дискеты; 5 — противопылевая салфетка; 6 — магнитный диск; 7 — область записи.

Конструкция 3½″ дисковода гибких дисков.

В отличие от дискеты 5¼″, отверстие для доступа головок дискеты 3½″ закрыто металлической заслонкой, которая открывается при её вставке механизмом в дисководе. Вместо индексного отверстия в дискетах диаметром 3½″ используется металлическая втулка с установочным отверстием, которая находится в центре дискеты. Дисковод захватывает металлическую втулку, а отверстие в ней позволяет правильно установить дискету. Защита от записи тоже выполнена более удобно — сдвигающейся «шторкой», расположенной снизу слева. Снизу справа находятся «окошки», позволяющие схеме дисковода определить плотность записи на дискету — нет кодирует дискету ёмкостью 720 Кб, одно — 1,44 Мб, два «окошка» — дискету ёмкостью 2,88 Мб.

Дисководы формата 3½″ высокой плотности впервые появились в компьютерах IBM PS/2 в 1987 году. Эти дисководы записывают 80 цилиндров с 18 секторами на дорожке, создавая в результате емкость 1,44 Мб, имеют скорость вращения 300 об/мин и записывают в 1,2 раза больше данных, чем дисководы формата 5¼″ на 1,2 Мб. Для того, чтобы использовать максимальную для большинства стандартных контроллеров дисководов высокой и низкой плотности скорость передачи данных 500 000 бит/с, эти дисководы должны иметь скорость 300 об/мин. Если дисковод будет вращать дискету со скоростью 360 об/мин число секторов на дорожку должно быть уменьшено до 15, иначе контроллер не будет успевать обрабатывать сигналы.

Промышленный выпуск дисководов сверхвысокой ёмкости на 2,88 Мбайт Toshiba начала 1989 году. В 1991 году IBM официально приняла эти дисководы для установки в компьютерах PS/2, и практически все PS/2, выпущенные с тех пор, содержат эти дисководы как стандартное оборудование. Для работы с такими дисководами требуется установленная ОС MS-DOS версии 5.0 или старше.

Для правильной работы дисковода на 2,88 Мб необходимо обновление дискового контроллера, так как эти дисководы имеют ту же скорость вращения 300 об/мин, но записывают 36, а не 18 секторов на одной дорожке. В отличие от контроллеров дисководов предыдущих форматов, максимальная скорость передачи данных которых составляет 500 000 бит/с, для того что бы эти 36 секторов были считаны или записаны за то же время, которое требуется дисководу на 1,44 Мбайт для чтения и записи 18 секторов, от контроллера требуется гораздо более высокой скорости передачи данных, 1 000 000 бит/с.

Высота дисковода для 5¼″ дискет равна 1 U, а ширина почти равна трём его высотам. Это иногда использовали производители корпусов компьютеров, где три устройства, помещённые в квадратную «корзину», могли быть вместе с ней переориентированы с горизонтального на вертикальное расположение.
