1. Digital Visual Interface
2. Технические подробности
3. Спецификация
4. Типовые проблемы, связанные с кабелями

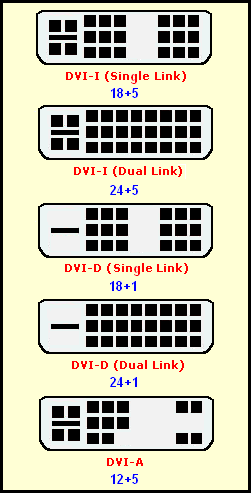

Разновидности разъёмов DVI
Цифровая передача
- Минимальная тактовая частота: 21,76 МГц
- Максимальная тактовая частота в одинарном режиме: 165 МГц
- Максимальная тактовая частота в двойном режиме: Ограничивается только кабелем
- Передаётся пикселей за такт: 1 или 2
- Битов в пикселе: 24 или 25-48
- Примеры режимов single link:
- HDTV, частота 60 Гц с 5 % LCD blanking
- WUXGA, частота 60 Гц
- UXGA, частота 60 Гц with GTF blanking
- SXGA, частота 85 Гц with GTF blanking
- Примеры режимов dual link:
- QXGA, частота 75 Гц with GTF blanking
- HDTV, частота 85 Гц with GTF blanking
- WQXGA, частота 60 Гц
- WUXGA, частота 120 Гц
«5 % LCD blanking» означает, что 5 % пропускной способности идет на интервалы гашения после каждой строки и каждого кадра. GTF — стандарт VESA.
Аналоговая передача
- Пропускная способность RGB-сигнала: 400 МГц
Разъём
Нумерация контактов, вид на гнездо
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
C1 |
C2 |
| 9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
C5 |
| 17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
C3 |
C4 |
Назначение контактов
| Контакт |
Название |
Назначение |
| 1 |
Данные TMDS 2- |
Digital red − |
| 2 |
Данные TMDS 2+ |
Digital red + |
| 3 |
Данные TMDS 2/4 shield |
|
| 4 |
Данные TMDS 4− |
Digital green − |
| 5 |
Данные TMDS 4+ |
Digital green + |
| 6 |
Строб DDC |
|
| 7 |
Данные DDC |
| 8 |
Аналоговая вертикальная синхронизация |
| 9 |
Данные TMDS 1− |
Digital green − |
| 10 |
Данные TMDS 1+ |
Digital green + |
| 11 |
Данные TMDS 1/3 shield |
|
| 12 |
Данные TMDS 3− |
Digital blue − |
| 13 |
Данные TMDS 3+ |
Digital blue + |
| 14 |
+5 В |
Питание для монитора в спящем режиме |
| 15 |
Заземление |
Земля для контактов 14, 8 и C4 |
| 16 |
Определение подключения |
|
| 17 |
Данные TMDS 0− |
Digital blue − и цифровая синхронизация |
| 18 |
Данные TMDS 0+ |
Digital blue + и цифровая синхронизация |
| 19 |
Данные TMDS 0/5 shield |
|
| 20 |
Данные TMDS 5− |
Digital red − |
| 21 |
Данные TMDS 5+ |
Digital red + |
| 22 |
Экранирование строба TMDS |
|
| 23 |
Строб TMDS + |
Digital clock + |
| 24 |
TMDS − |
Digital clock − |
| C1 |
Аналоговый красный сигнал |
|
| C2 |
Аналоговый зелёный сигнал |
| C3 |
Аналоговый синий сигнал |
| C4 |
Аналоговая горизонтальная синхронизация |
| C5 |
Аналоговое заземление |
Земля для аналоговых красного, зелёного и синего |
