Компьютеры - Диаграмма развёртывания

22 января 2011


Оглавление:
1. Диаграмма развёртывания
2. External links

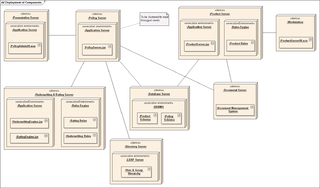

Пример диаграммы развертывания

Диаграмма развёртывания, Deployment diagram в UML моделирует физическое развертывание артефактов на узлах. Например, чтобы описать веб-сайт диаграмма развертывания должна показывать, какие аппаратные компоненты существуют, какие программные компоненты работают на каждом узле, и как различные части этого комплекса соединяются друг с другом.

Узлы представляются как прямоугольные параллелепипеды с артефактами, расположенными в них, изображенными в виде прямоугольников. Узлы могут иметь подузлы, которые представляются как вложенные прямоугольные параллелепипеды. Один узел диаграммы развертывания может концептуально представлять множество физических узлов, таких как кластер серверов баз данных.

Существует два типа узлов:

  1. Узел устройства
  2. Узел среды выполнения

Узлы устройств - это физические вычислительные ресурсы со своей памятью и сервисами для выполнения программного обеспечения, такие как обычные ПК, мобильные телефоны. Узел среды выполнения - это программный вычислительный ресурс, который работает внутри внешнего узла и который предоставляет собой сервис, выполняющий другие исполняемые программные элементы.
