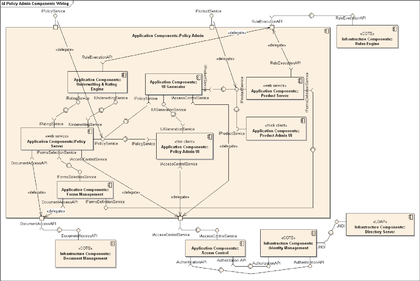

Диаграмма компонентов системы управления страховыми полисами

статическая структурная диаграмма, показывает разбиение программной системы на структурные компоненты и связи между компонентами. В качестве физических компонент могут выступать файлы, библиотеки, модули, исполняемые файлы, пакеты и т. п.

Основные сведения

Компоненты связываются через зависимости, когда соединяется требуемый интерфейс одного компонента с имеющимся интерфейсом другого компонента. Таким образом иллюстрируются отношения клиент-источник между двумя компонентами.

Зависимость показывает, что один компонент предоставляет сервис, необходимый другому компоненту. Зависимость изображается стрелкой от интерфейса или порта клиента к импортируемому интерфейсу.

Когда диаграмма компонентов используется, чтобы показать внутреннюю структуру компонентов, предоставляемый и требуемый интерфейсы составного компонента могут делегироваться в соответствующие интерфейсы внутренних компонентов.

Делегация показывается связь внешнего контракта компонента с внутренней реализацией этого поведения внутренними компонентами.
